SYSTEMES ANTIVOL RFID pour bibliothèques & médiathèques - 06 79 65 26 85

La base : une installation RFID comporte au minimum un portique antivol + une platine de codage + des étiquettes à puce RFID.
Les automates de prêt (postes selfs service) peuvent être acquis ultérieurement, ainsi que les poignées d'inventaire, automates de retour, etc...

platine de lecture encodage rfidSOLUTIONS RFID HF 13,56 MHz DIALOC

PLATINE RFID "STAFF"

Utilisées par le personnel : Platine de codage RFID RUBY STAFF STATION
- pour inscrire les données dans les étiquettes iCode SLI-X2 placées dans les ouvrages,
- lors de prêt ou de retour, car le "guichet" reste indispensable pour certains usagers.
Connexion et alimentation USB standard, lit/écrit le bit EAS et le byte AFI, système anti-collision,
Compatible normes ISO 15693 / 18.000-3.1 / ISO 28560-2 / ISO 28560-3, protocole SIP2
Modèle "blindé" recommandé : 300x210x27 mm, poids 1,8 kg, base inox
EM
                      bibliothèque universitaire

AUTOMATE DE PRET + RETOUR RFID

SELF-SERVICE : l'abonné pose sa carte d'adhérent et les livres qu'il emprunte sur la Platine d'automate RFID SAPPHIRE ou RUBY, le SIGB procède à l'enregistrement de la transaction, date, emprunteur, date limite de retour, supprime la protection antivol et imprime éventuellement un ticket, l'adhérent peut sortir avec ses emprunts validés.

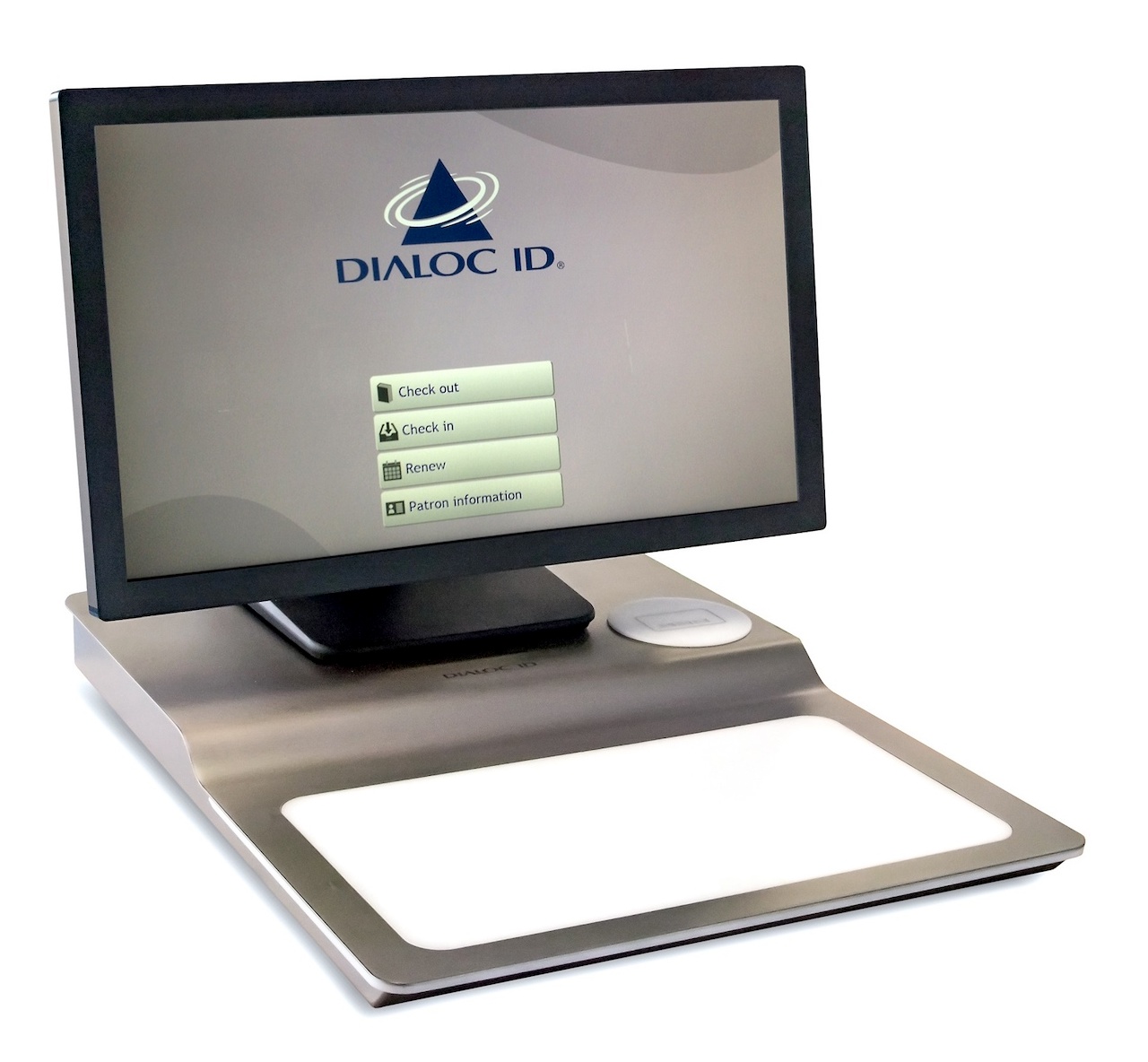

Ecran d'accueil automate de prêt RFID Ruby
Les usagers sont autonomes et peuvent emprunter en toute discrétion grâce au logiciel MyLib très intuitif.

La surface de la platine de l'automate est très résistante à l'usure.
L'automate est conçu pour être simplement posé sur une table ou un pupitre dédié.
Il est possible d'encastrer l'appareil pour mettre la platine au niveau du plan de travail, pour la réalisation d'une "borne de prêt" adaptée au design de la bibliothèque.


PORTIQUES ANTIVOL RFID avec COMPTEUR

antenne antivol rfid

En sortie le portique antivol détecte de façon totalement autonome le passage des livres, il lit les données AFI et EAS, et ne réagit qu'en cas d'emprunt non validé.

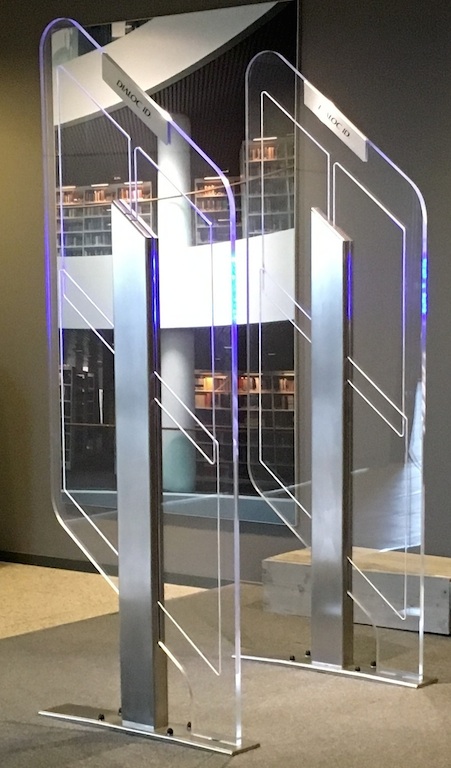

PORTIQUE DIAMOND  RFID HF 13,56

Très grandes antennes de 190 cm de haut, pied inox, colonne inox avec compteur de passages bidirectionnel intégré : Antenne-Diamond-RFID-Premium

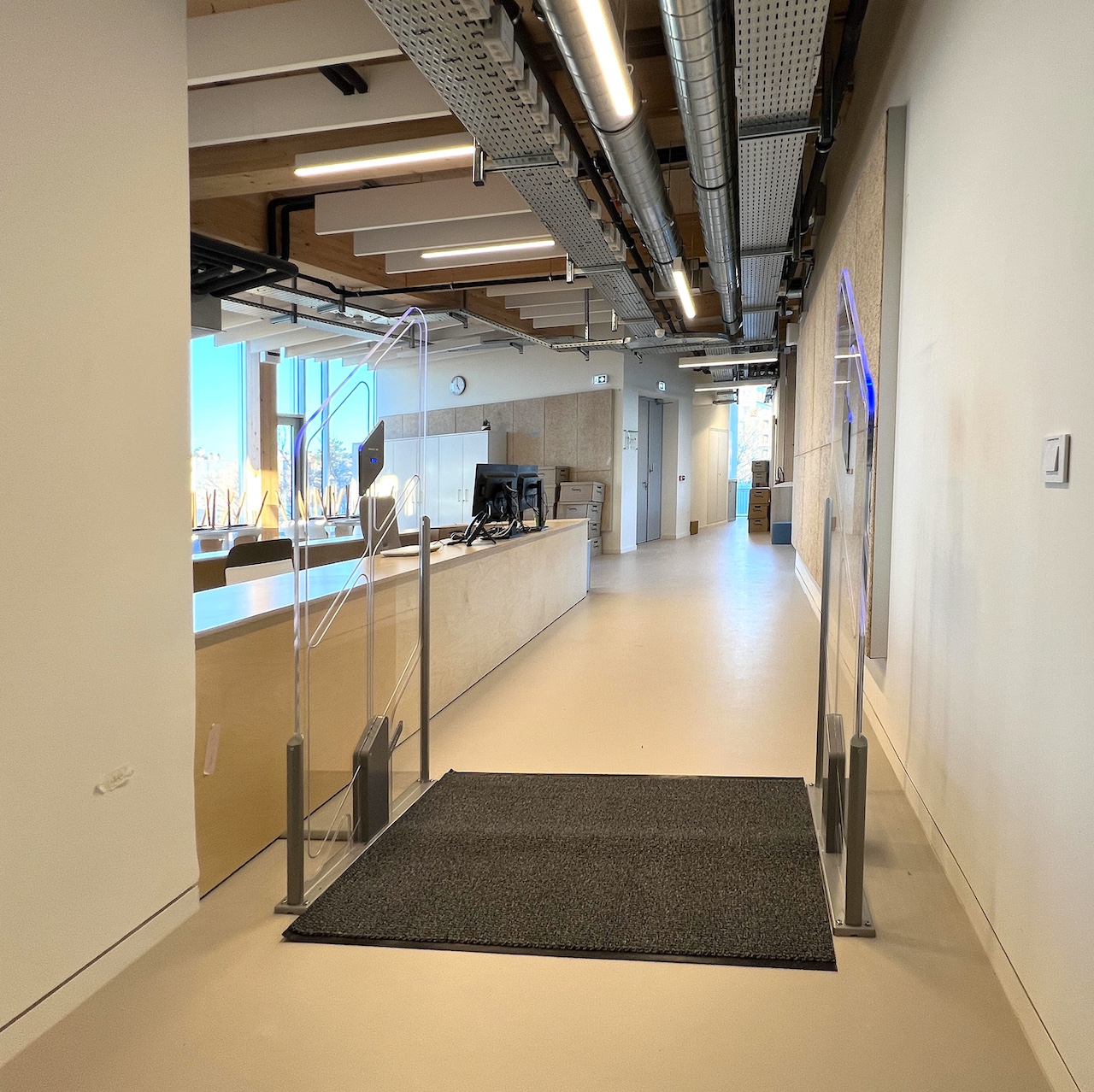

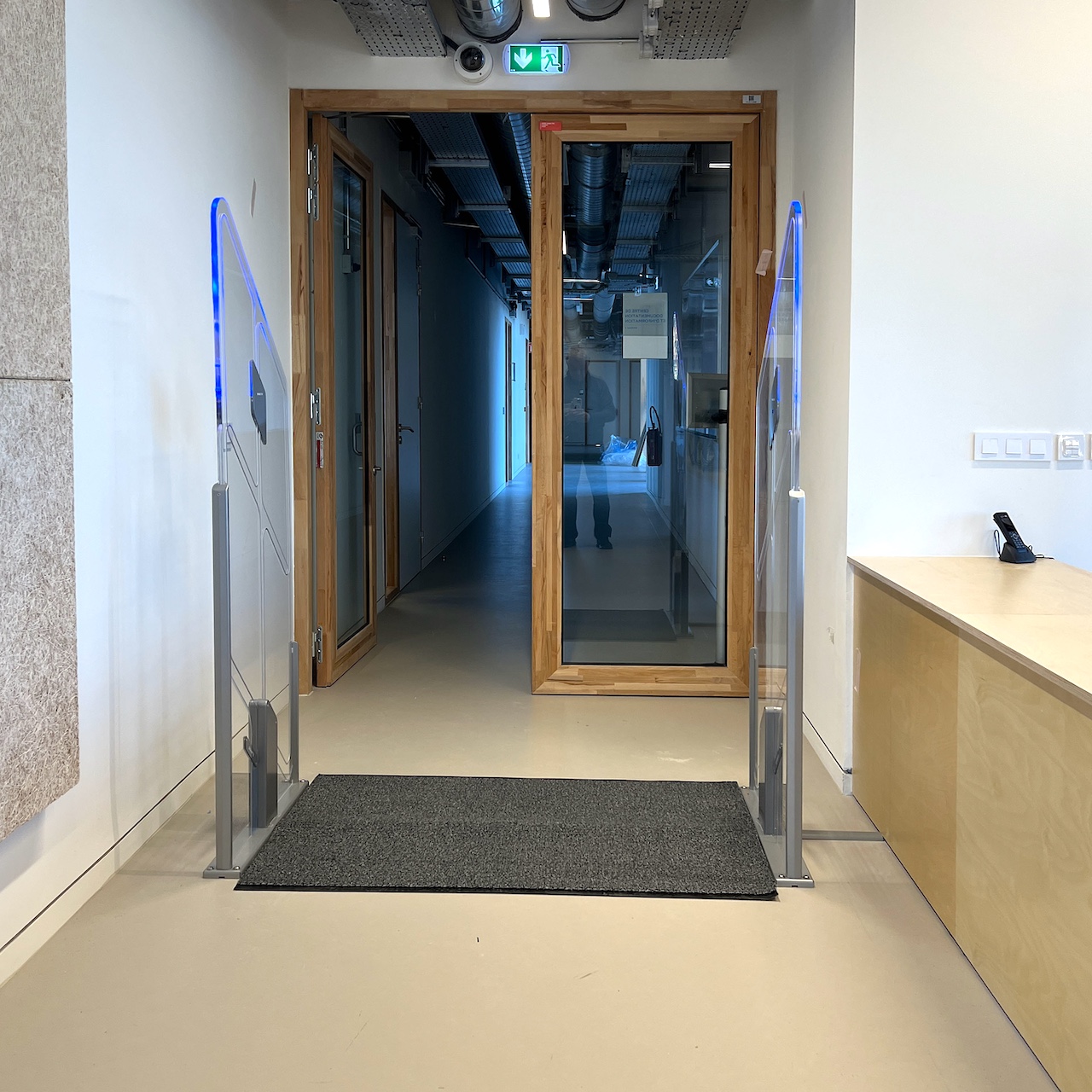

PORTIQUE QUARTZ RFID HF 13,56

Hauteur 175 cm, pied métallique avec protections chariot, compteur bidirectionnel intégré, silence total en fonctionnement, performances quasi identiques aux Diamond, design moins poussé mais dimensions idéales, prix plus raisonnable, et compatibilité étendue (idéal pour le remplacement d'anciens portiques).
Fiche technique : Fiche antenne RFID Quartz  Portfolio FT_Quartz-RFID

compteur intégré aux antennes

SYSTEME DE COMPTAGE INTEGRE

Les portiques Quartz et Diamond intègrent un compteur de passages avec affichage digital (4 digits) à lecture directe et à remise à zéro manuelle.
Le compteur est bidirectionnel, l'afficheur indique au choix le nombre de passages dans l'un ou l'autre sens.
Dans les barrières multi-antennes chaque passage a son propre compteur.
Option horodatage : le compteur peut télétransmettre les données au cloud Dialoc, afin d'obtenir des statistiques horodatées, abonnement nécessaire.

LA TRANSITION - Conversion codes-barres vers RFID


Les bibliothèques possédant un fonds étiqueté avec des codes barres vont devoir programmer les puces RFID.
Il est tout à fait possible de faire cela avec la platine de codage et une douchette code-barres.
Pour les très grandes bibliothèques Dialoc a conçu pour la conversion un équipement spécial combinant douchette + dévidoir distributeur d'étiquettes + codeur et ordinateur.

Appareil de conversions en grande série

le distributeur motorisé d'étiquettes Dialoc ID est un outil rapide et efficace qui permet d’écrire les données dans les étiquettes RFID et de pré-régler les bits antivol (EAS et/ou AFI).
Compatible avec les étiquettes iCode ILT, SLI, SLIX, SLIX2de 50*50 ou 50*80 mm, ISO 15,693 / 180003.1
Les données à convertir (code-barres) sont scannées avec le lecteur de codes-barres, puis inscrites dans la puce de la nouvelle étiquette.
Le distributeur est connecté par USB à un PC, il fonctionne avec le logiciel "YourLib® ID Converter".
Après la programmation, l'étiquette est présentée par le distributeur pour être retirée, puis une nouvelle étiquette est automatiquement avancée pour la programmation. Le débit peut atteindre 400 étiquettes/heure.
Dialoc-distributeur-etiquettes-rfid.pdf

google
                        formulaire


AUTOMATE RFID DE RETOUR 24/7

automate rfid retour livre bookdrop

Pour la restitution à toute heure du jour ou de la nuit le BOOKDROP est une grande "boîte à lettres intelligente" murale, ronde (ø 965 mm) ou carrée.
Administrable à distance par internet, PC intégré communiquant avec le SIGB (protocole SIP2), fonctionnement autonome si offline, l'appareil gère l'ensemble des actions de retour.
Système antivandale : le volet ne s'ouvre que lorsque l'usager présente le livre à rendre.
Le système enregistre les retours 24/7, il réactive le bit AFI/EAS des livres restitués.
Débit maximum 1500 volumes/heure.
Les livres sont reçus en douceur dans un ou plusieurs chariots à fond amortisseur mobile spécialement conçu, ils peuvent retrouver immédiatement leur place dans les rayons.

ROBOT TRIEUR Ruby Pro

Cette installation est capable de séparer les documents rendus et de les trier, par thèmes par exemple.
Le système est modulaire, il est possible d'aligner plusieurs chariots et de programmer le système de tri.
Le choix d'un convoyeur à bande plutôt qu'à rouleaux permet de traiter les revues les plus minces.
L'appareil accepte les grands ouvrages, dimensions maximales acceptées 360*360*65 mm.
Poids 92 kg, encastrement 600*602 mm,
L'installation demande un certain espace, et il faut prévoir les travaux de maçonnerie.
inventaire
                    rapide rfidFiches techniques des automates retour : FT_boite-retour-RFID

OUTIL D'INVENTAIRE


C'est un des grands intérêts de la technologie RFID : les recherches faciles et les inventaires rapides avec la poignée TOPAZ.

Léger (540 grammes), grand écran convivial, poignée ergonomique, il intègre un scanner laser barcode et une antenne RFID HF 13,56 MHz.
Système d'exploitation Android,
Communique avec le SIGB, WLAN 2,4 ou 5 GHz, USB, Bluetooth
scanner à main Topaz recherche
                      inventaire rfid hf
Cet appareil permet les inventaires, les recherches, la détection des ouvrages mal rangés, et aussi la détection et modification du bit AFI/EAS.
RFID-TOPAZ-scanner-inventaire-bibliotheque.html


ETIQUETTES LIVRES et CARTES ADHERENT MIFARE

etiquette iCode
                      RFID HF pour cd ou dvd


Etiquettes iCode

Pour les livres

étiquettes blanc satiné fortement adhésives iCode SLI-X2, à placer en 2 ou 3ème de couverture, format 50x50 ou mieux 50x80 mm

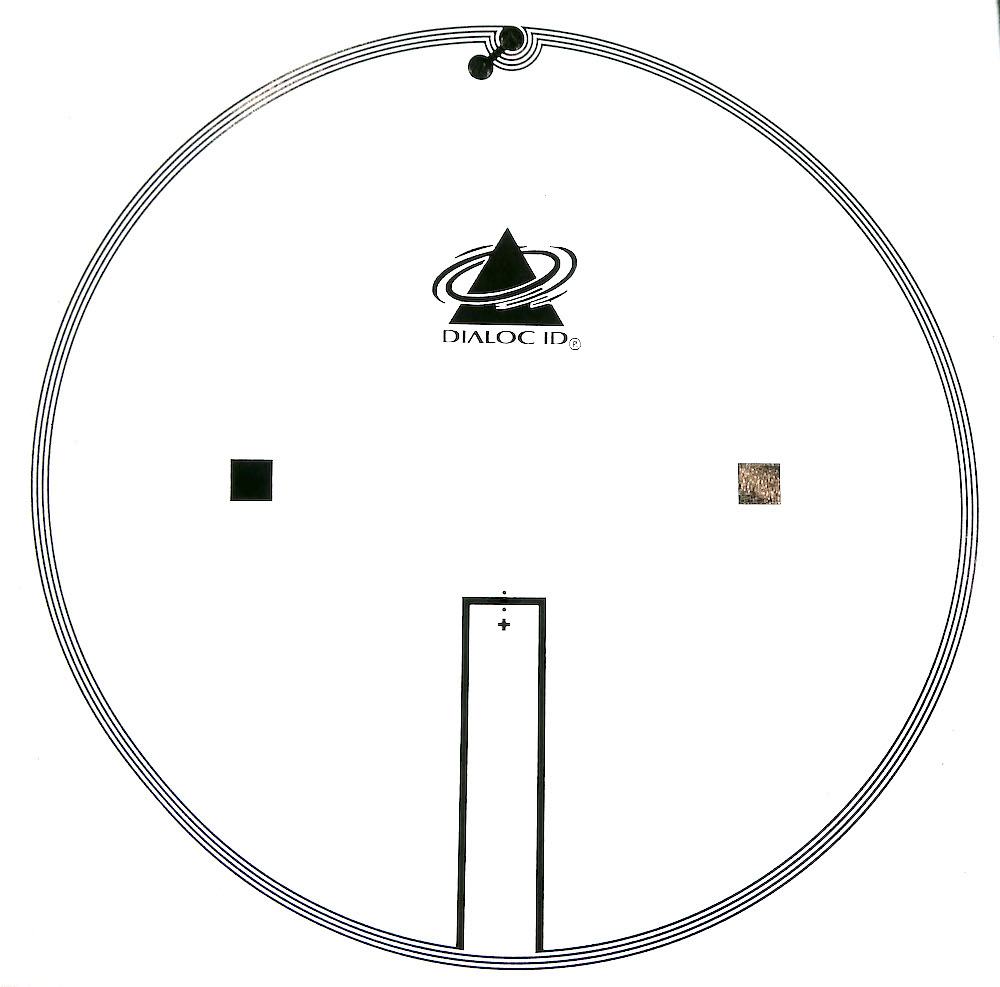

Pour les CD/DVD

Les étiquettes iCode SLI-X2 Dialoc couvrent toute la surface de la galette
Ce sont de vraies étiquettes antivol contrairement aux étiquettes factices qui ne leurrent pas longtemps
Fiche technique étiquettes : FT_tag-etiquette-RFID-SLI-X

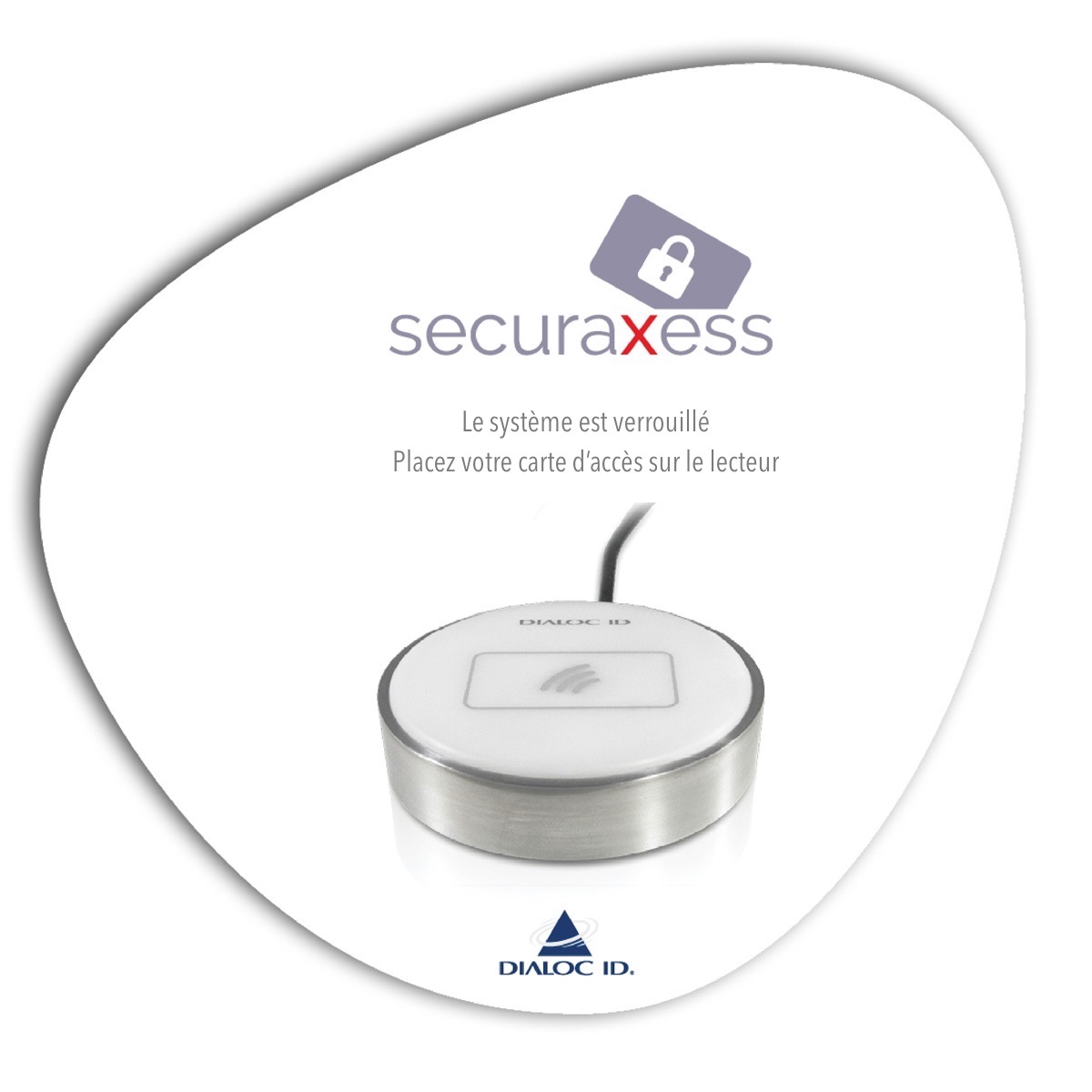

Cartes adhérent MIFARElecteur de carte adhérent Mifare

Au format standard "carte de crédit" avec identification de l'adhérent, comportant en sus un code-barres et un numéro unique pour les actions par téléphone par exemple.
Si l'utilisateur possède déjà ce type de carte portant son identifiant (pour d'autres usages par exemple contrôle d'accès, cantine, etc...) il peut être possible d'utiliser cette même carte personnalisée pour la bibliothèque
Fiches techniques lecteurs : FT_lecteur-RFID-Mifare

SYSTEMES HYBRIDES EM+RFID

Pour le bibliothèques dont les ouvrages sont déjà équipés en électromagnétique, Dialoc propose une transition vers la RFID avec des systèmes hybrides double technologie EM+RFID.
Comme dans toutes les Diamond, un compteur de passage est intégré dans la colonne inox des antennes.

Hypercompatibilité

Les portiques antivol hybrides savent détecter les tags iCode ET les filaments électromagnétiques non désactivés.
Les livres peuvent contenir les deux types de marqueurs, il est ainsi possible de doubler la sécurité antivol en détectant à la fois le filament EM + les bits antivol de la puce RFID.
Les stations libre-service hybrides Dialoc ID associent le meilleur des deux mondes : L’EM pour la sécurité et la RFID pour le traitement administratif.   Fiche technique antennes Diamond HYBRIDE Premium

Portée & largeur de passage

Comme tous les portiques EM DIALOC les hybrides sont conçus pour des passages de 1 mètre (1 UP).
Les émetteurs Dialoc ont un rayonnement volontairement limité, la portée maxi est de 1,2 mètres avec des grandes étiquettes RFID et des grands filaments EM de 165 mm.



RFID LOW COST ?

Indéniablement technologie d'avenir, la RFID en bibliothèque est encore une solution élitiste, qui demande de gros investissements si l'on veut d'emblée exploiter toutes les fonctionnalités offertes par cette technologie.

Alternative : débuter petit et préparer l'avenir

Installation de départ moins onéreuse que l'EM

URFID veut apporter une solution RFID ergonomique et abordable pour petites unités de ville, de lycées et collèges.
Le postulat de départ : une petite bibliothèque non encore équipée devrait pouvoir bénéficier d'une installation évolutive, avec un investissement initial inférieur à celui d'un équipement EM.
Un portique et des étiquettes suffisent pour débuter avec la simple fonction antivol : même si l'on n'inscrit rien dans les étiquettes elles peuvent être détectées "en tout ou rien" par le portique.
Au début on peut travailler sans programmation, par contournement voire même par masquage, comme en RF simple (cf http://www.urfid.fr/biblibrairie.html#petibibli).
L'avantage de cette installation antivol a minima c'est que le fonds va s'équiper de tags RFID inscriptibles et évolutifs.

Evolution sans rythme imposé

Ensuite une acquisition progressive d'équipements complémentaires (platine d'encodage, poste de prêt-retour automatique, lecteur de recherche et d'inventaire, boîte de retour Dropbox 24/7, etc...) permettra de bénéficier in fine de tous les avantages de cette technologie.

RFID UHF ?

La technologie évolue, les solutions UHF actuelles sont bien standardisées, rétro-compatibles, performantes, et appelées à se démocratiser grâce à la réduction d'échelle.
La portée des détecteurs UHF permet par exemple des recherches et inventaires très rapides avec l'appareil de recherche manuelle.
Une petite antenne UHF détecte les étiquettes à plus de 5 mètres distance et devrait permettre des larges passages.

Mais l'UHF a un très gros défaut :

l'inconvénient de l'UHF est le masquage. Les ondes UHF sont arrêtées par tout obstacle conducteur, y compris le corps humain (voir tableau ci dessous).
L'utilisation de l'UHF en antivol demande des antennes complexes à multiples capteurs, latéraux et en plafond, afin de détecter les tags dans toutes les directions et contourner le problème du masquage.
portée et masquage RFID selon fréquence

Retour haut de page ^

RISQUES DE LA RFID POUR LA SANTE

Les ondes radios 13,56 MHz utilisées par la RFID en bibliothèque ont fait l’objet de nombreuses études. Rien n'a vraiment pu être démontré quant à la nocivité de ces ondes mais il existe quand-même des valeurs limites d'exposition, variables selon les pays, l'OMS et l'Europe recommandent de limiter l'exposition à 28 V/m pour les ondes de 10 à 400 MHz. C'est pour cela que les platines de codage Dialoc sont "blindées", afin de rayonner le moins possible vers l'utilisateur. Par contre la RFID UHF emploie des fréquences beaucoup plus élevées, comparables à celles des téléphones portables.


Microsoft Word - TM_Hahling_Publié.docx

Systèmes antivol RFID pour bibliothèque médiathèque


RFID HF 13,56 MHz

Platine écriture RFID
Automate RFID
Portique antivol RFID
Transition vers RFID
Automate retour 24/7
Poignée d'inventaire
Etiquettes RFID
Cartes d'adhérent

Systèmes hybrides

RFID low cost ?

RFID UHF ?

RETOUR ACCUEIL


google
                        formulaire

Double portique rfid 13,56 MHz
                      bibliothèque

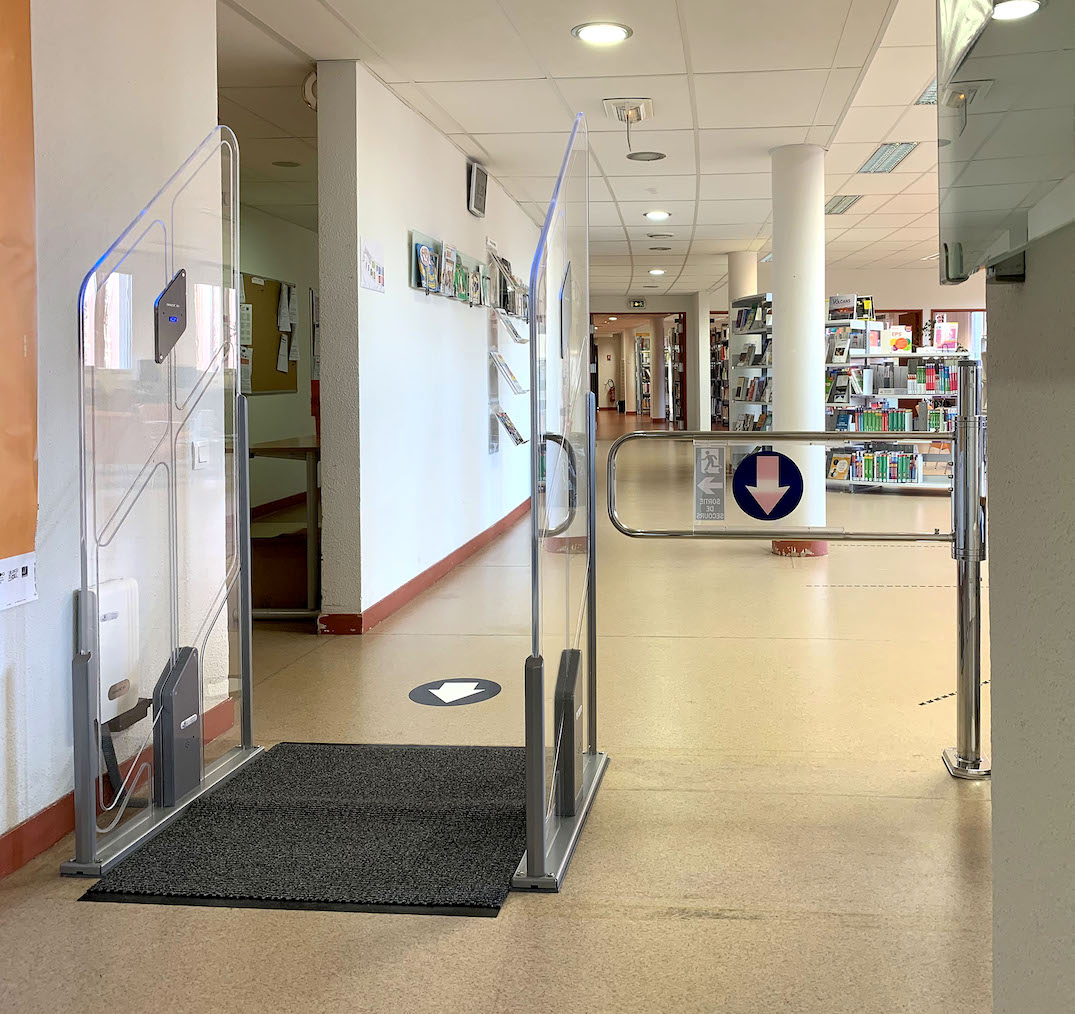

Quartz RFID

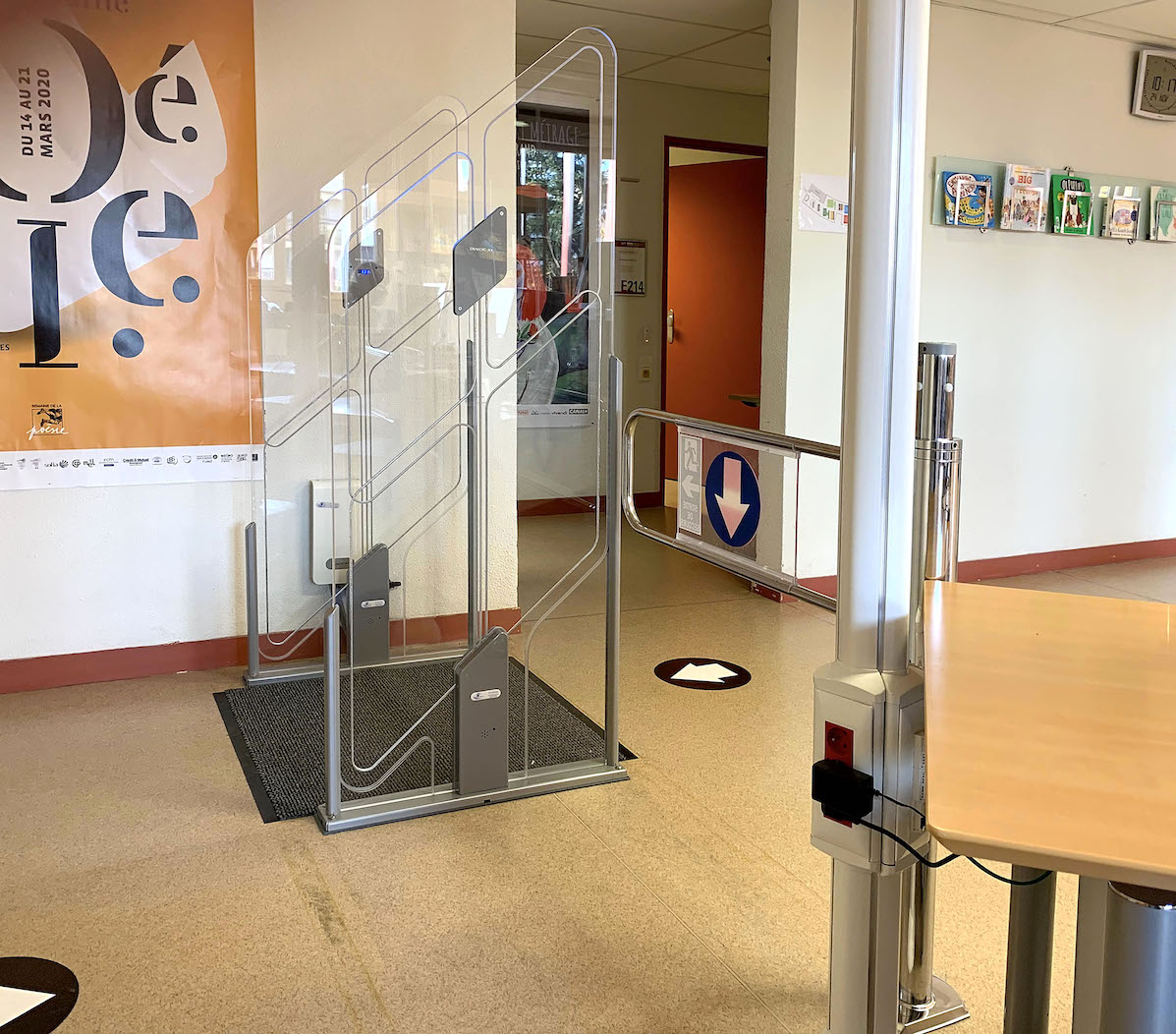

portique rfid de profil
portique
                      rfid quartz dialoc

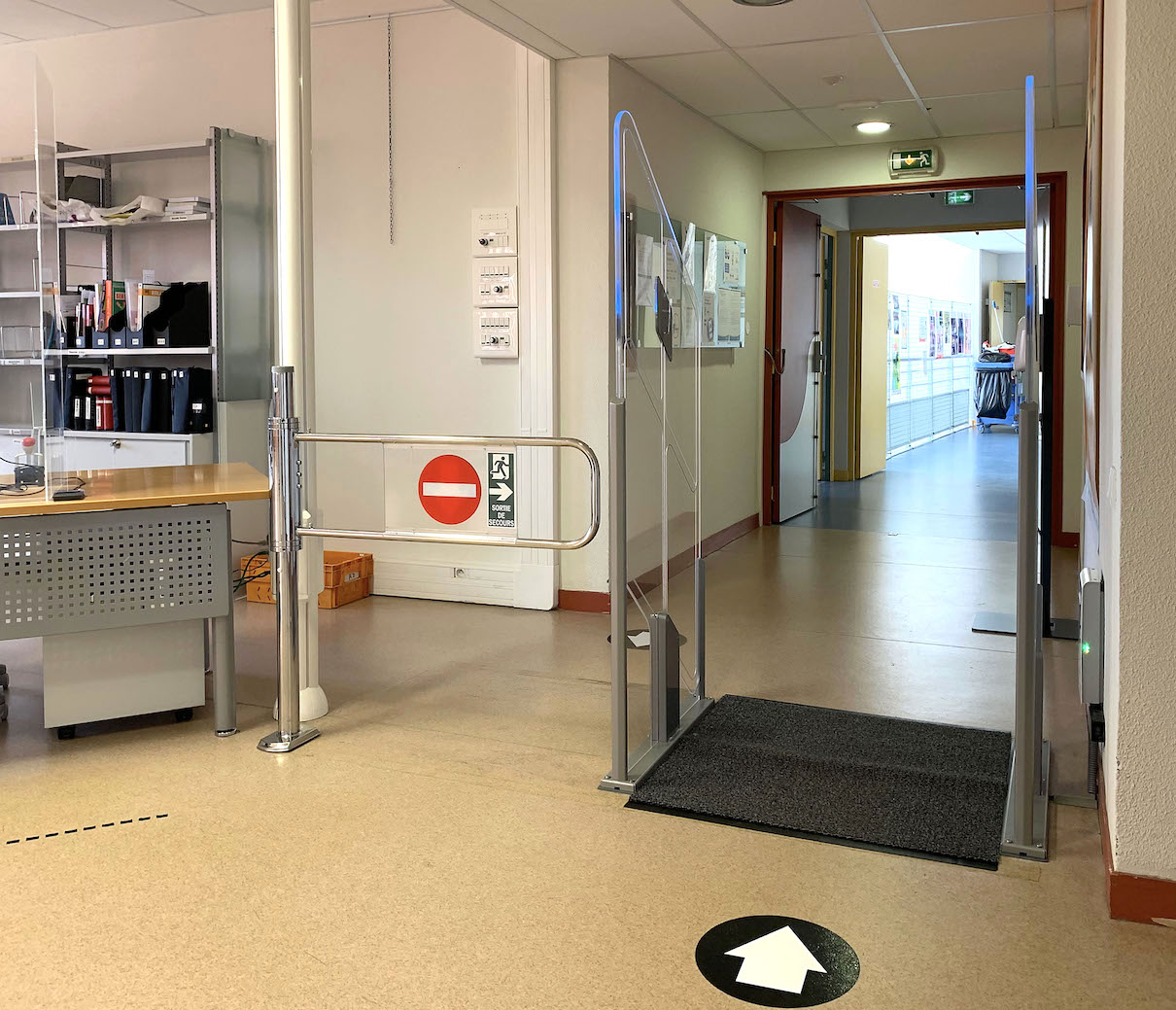

Quartz RFID 2 antennes
automate rfid ruby encastré au niveau de la
                      table
Automate Ruby encastré

automate de
                      retour 24/7Automate retour 24/7

bac de réception du système de restitution
                      24/7
Bookdrop : bac de réception du bookdrop, avec possibilité de tri des retours

etiquette rfid hf 13,56 MHzEtiquette HF iCode
50x50 et 50x80 mm

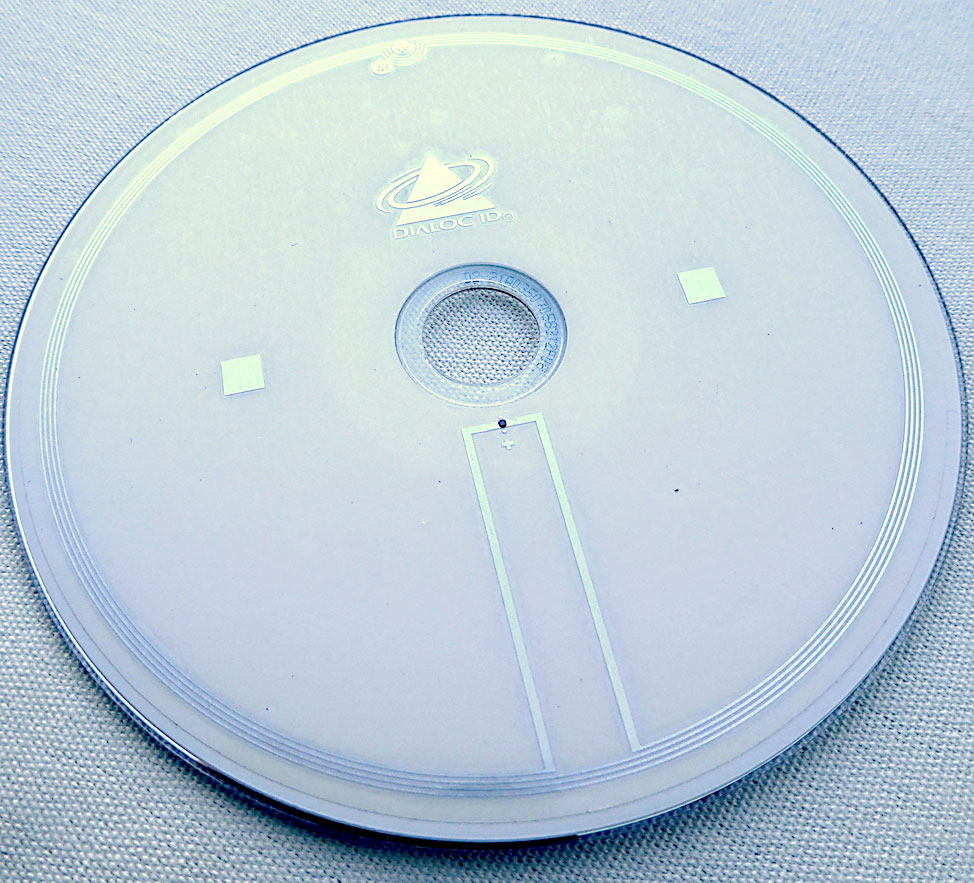

Etiquette RFID CD DVD
