Systèmes de sécurité antivol pour magasins

1) PORTIQUE OU MONOANTENNE ?

Tout dépend de la largeur du passage à protéger
Pour un petit passage une monoantenne peut suffire.
Pour une protection parfaite il sera souvent préférable de placer un portique classique à deux antennes, qui délimite mieux le "couloir" de détection.
Les schémas ci contre montrent les avantages et inconvénients de chaque système.

L'antivol MONOANTENNE

Pour un passage étroit, porte simple ou couloir de caisse, une monoantenne est la solution la plus esthétique et la plus économique.
La portée utile d'une monoantenne (avec des badges rigides ou des grandes étiquettes) est de 1 mètre environ, suffisant pour couvrir le passage d'une porte standard.
Pour une bonne efficacité la monoantenne se place "côté serrure".
Inconvénient de la monoantenne : large zone de portée arrière (en rose sur le schéma).

Le PORTIQUE CLASSIQUE

Si le passage est plus large, ou si vous voulez utiliser des très petits badges (lingerie, optique) ou des petites étiquettes, il faudra envisager un vrai portique antivol à 2, 3, 4... antennes

L'écartement possible entre antennes est de 180 cm (3UP), ensuite le nombre d'antennes constituant la barrière est quasi illimité.
Un portique à 2 antennes détermine un "couloir de détection" précis, et rayonne moins à l'extérieur, la zone inutile est réduite (zone rose des schémas).

Designs alternatifs, antenne de sol, au mur, sur porte, sur mesure...

Un système de sol incrusté sous le paillasson, une boucle encadrant la porte, une mini antenne drapeau de chambranle, etc... peuvent apporter la solution pour votre magasin.

Chaque installation est spéciale, nos produits de base sont adaptables, et nous savons faire du sur mesure.
Exemple antenne RF33 "mobile" sur pied de show-room, personnalisée avec gravage logo.

2) QUELLE TECHNOLOGIE CHOISIR ?

Antivol AM ou RF pour mon magasin ?

Le tableau très détaillé ci-contre résume les caractéristiques avantages et inconvénients de chaque technologie antivol : comparatif antivols.htm .
En bref nous voyons que :
- les systèmes AM sont un peu plus performants, mais leur mise en service est plus compliquée et doit être faite par un technicien sur site, alors que l'auto-installation est possible pour certaines antennes RF,
- les systèmes EM, relativement onéreux, ne sont plus utilisés que dans les bibliothèques,
- le choix des marqueurs est également très important (modèles et dimensions des badges, forme des étiquettes à usage unique), le choix est un peu plus vaste en RF.

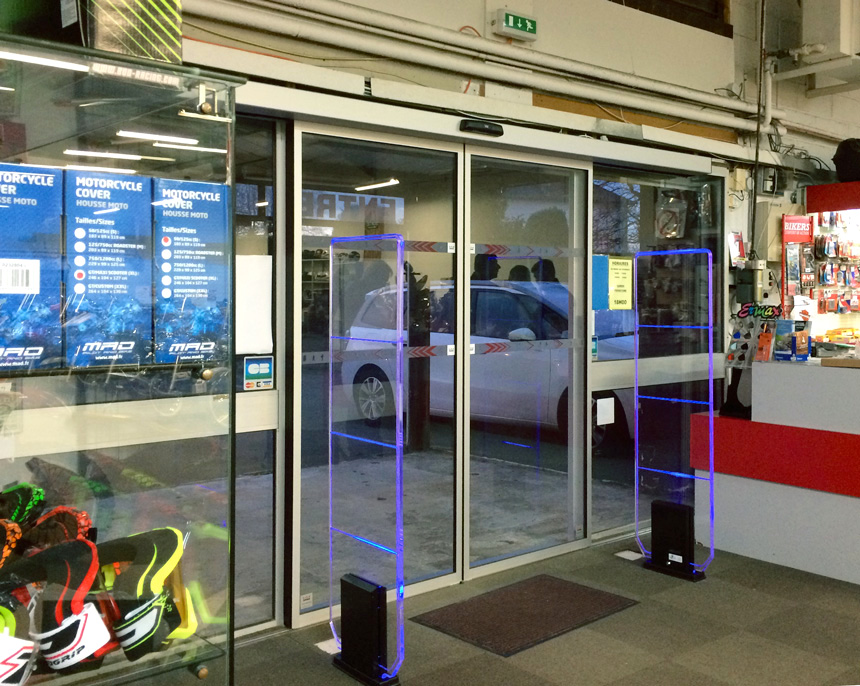

LES SYSTEMES ANTIVOL RF

Le meilleur rapport efficacité/prix en antivol de magasin

Le choix des supermarchés : la radiofréquence 8,2 MHz est le standard mondial de la grande distribution, bien adapté à la plupart des commerces.

Nos antennes RF "Made in France" sont parfaitement transparentes, le câblage est très fin, un éclairage de fond facultatif souligne leur présence.
Le boîtier-pied, en acier de 1,5 mm d'épaisseur, thermolaqué blanc ou noir, protège l'électronique tout en n'occupant qu'un espace réduit.
Les dimensions du piètement (encombrement au sol) sont seulement de 21 x 8 cm pour le petit modèle RF21 ou 33 x 8 cm pour les modèles RF33, et RF47.
Les systèmes RF sont les plus universels, ils conviennent pour la grande distribution, les musées, le bazar, la quincaillerie bricolage, la presse, les cavistes, la lingerie, le prêt à porter, certaines bibliothèques, etc...

Coût : le pack "antivol RF" est le plus économique

Une ou deux antennes RF selon la largeur de passage à couvrir, un découpleur 12000 gauss, des badges rigides bien dissuasifs à verrou sécurisé, au final une très bonne sécurité pour un budget maîtrisé.

Sur mesure, antenne de sol RF

Pour permettre de plus larges passages, ou pour améliorer la détection au niveau du sol nous pouvons ajouter une boucle dans le sol, sous le paillasson, sous le plancher, dans un joint de carrelage, etc... option à envisager si possible avant la finition du sol.

Partenaire et design alternatif alu noir

URFID ne fabrique que des dantennes en plexiglas transparent, qui s'intégrent dans la plupart des magasins et bibliothèques.
Pour certaines décos un portique en aluminium noir, tel que le propose notre associé OHL peut s'avérer mieux adapté (‭appel direct OHL 06 78 43 58 50‬).

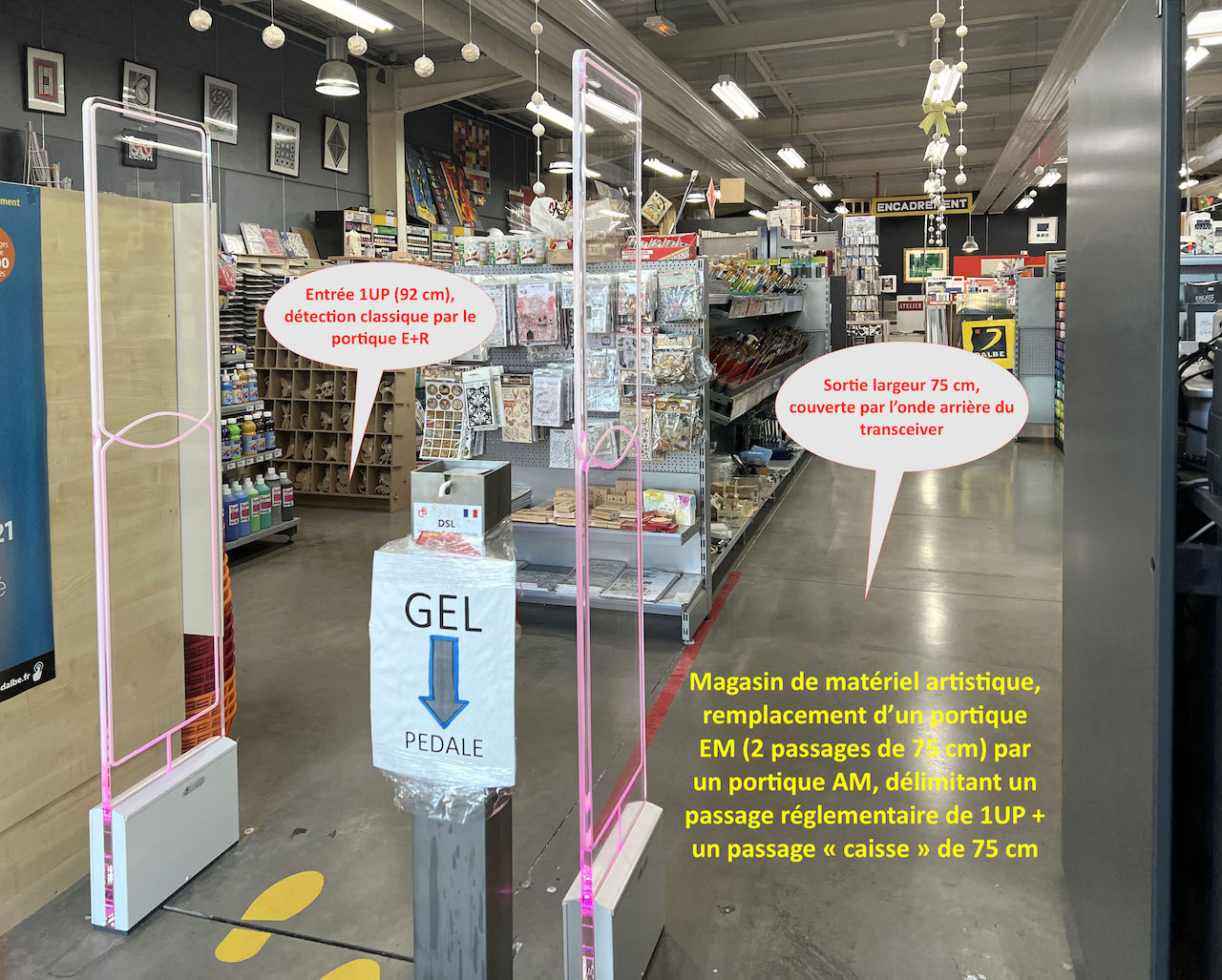

LES SYSTEMES ANTIVOL AM

Antennes acoustomagnétique 58 KHz plexi éclairé :

La technologie AM permet de grands écartements, les performances sont impressionnantes.
Nos modèles Made in France sont les plus transparents du marché, le câblage est très fin, au choix blanc ou noir, le boîtier bas permet une bonne détection jusqu'au sol.
Les systèmes AM conviennent bien pour les musées, les cavistes, la lingerie fine, le prêt à porter, et surtout pour la pharmacie, parapharmacie, cosmétiques, etc...

Avantages :

- esthétiques, les antennes plexi massif s'intègrent bien à la déco des magasins,
- bien visibles, l'éclairage de fond (facultatif, couleur sur mesure) renforce l'effet dissuasif.

Inconvénients relatifs :

- largeur de passage entre antennes limitée (3UP maxi avec étiquettes, >250 cm avec badges superpencils)
- fragilité du plexiglas (théoriquement anti-rayures), à nettoyer avec un chiffon micro-fibres et un produit vitres ne laissant pas de résidus, ou simplement de l'eau,
- pas d'auto-installation possible, mise en service par technicien.

Détails techniques :

Compatibles avec tous les marqueurs AM au standard mondial 58 KHz et avec les étiquettes Dual Resonator,
Trois largeurs d'antennes : 21, 33, 47 cm, hauteur 162 cm,

fiches techniques en pdf Antenne-antivol-AM33 ou  AM47

Nouveau : modèle à télémaintenance WiFi

Proposé par notre associé OHL, élégantes antennes AM à réglage WiFi.
Modèles fins et discrets, 30 cm de large, 150 cm de haut et 15 mm d'épaisseur, plexi éclairé couleur au choix, télémaintenance réseau, nécessite un accès internet.

Coût du pack "antivol AM" : à peine plus onéreux

A la base le prix d'un portique AM33 est quasi équivalent à un système RF33, mais il faut ajouter la mise en service sur site, plus compliquée elle nécessite un technicien.
Les badges, étiquettes AM et le désactiveur AM coûtent également un peu plus cher que les modèles RF.

ANTIVOL INVISIBLE : système de sol discret, antenne "floor system"

Pour ceux qui ne veulent pas d'antennes visibles

Nous savons construire une antenne plaquée au mur, sur une porte, ou inclure une antenne de sol sous un paillasson ou dans une chape...
Un système invisible convient parfaitement pour des applications spéciales, par exemple système anti-fugue en hôpital ou EHPAD, ou dans un commerce à la décoration raffinée.
En usage antivol nous préférons proposer d'abord nos portiques classiques avec antennes éclairées, bien visibles et dissuasives. Car la dissuasion est primordiale, il est plus facile d'empêcher les voleurs d'agir que de leur courir après.

Avantages :

- convient à 100% des décos de magasins, puisqu'il n'y a aucun appareil apparent, aucun câblage visible.
- pas de limitation en largeur, plusieurs antennes peuvent être associées, cela peut couvrir de façon discrète des entrées larges de plusieurs mètres
- un bon choix architectural pour musées, magasins de luxe, passages très larges ou au contraire passages étroits où il n'y a pas assez de place pour installer des antennes classiques (exemple couloir de 1 mètre avec nécessité de respecter les normes PMR).

Inconvénients :

- faible effet dissuasif puisque le voleur ne voit pas l'antivol, le prévenir éventuellement avec des affichettes...
- portée limitée en hauteur (1,5 m avec superpencil) cela suffit toutefois dans la plupart des applications,
- nécessité d'anticipation : prévoir la réservation d'espace pour les antennes dès le stade maçonnerie gros oeuvre, avant la finition du sol, c'est une décision à prendre tôt.
Noter qu'il nous restera toujours la possibilité de rainurer sous le paillasson, ou dans des joints de carrelage, et nous pourrons ainsi bobiner une antenne sur place, même dans un magasin terminé.

Détails techniques du système invisible "floor system" :

Portée utile :

150 cm en hauteur avec les badges Super ou Grands Flat Pencils de 73 mm de long. La zone de portée (zone no tag) est une sphère de plus de 2 mètres de diamètre.

Coût d'un système invisible de sol :

Hormis les travaux de maçonnerie ou de création d'antenne sur site, le prix d'un système invisible est relativement économique, identique à celui d'un petit portique AM21.

Dimensions standard des antennes de sol :

160 x 60 x 2 cm ou 80 x 60 x 2 cm ou sur mesure. Ces antennes doivent être intégrées dans le sol, en général sous le tapis d'accueil.
La largeur de la "barrière invisible" : peut théoriquement dépasser 8 mètres en concaténant plusieurs antennes, le générateur analyseur peut piloter jusqu'à 4 boucles simultanément.

Cas particuliers et sur mesure :

possibilité de construction d'une ou plusieurs antennes sur mesures, bobinées sur place pendant le chantier ou après rainurage du sol ou de joints de carrelage.

Fréquence et marqueurs :

c'est un système acoustomagnétique, parfaitement compatible avec tous les tags AM au standard mondial 58 KHz et même avec les étiquettes Dual Resonator, mais pour une bonne portée en hauteur le floor system exige l'utilisation de très grands pencils (Flat 73 mm).

Tour de porte :

Un modèle un peu plus visible, avec boucle de sol + boucle faisant le tour du chambranle de la porte avec des petits répéteurs espacés, promet des performances encore meilleures mais on perd en discrétion.

Précautions avec un système antivol invisible :

- optez pour des marqueurs nettement visibles sur les produits, les larrons occasionnels seront ainsi informés de l'existence du système antivol,
- penser aux travaux de gros oeuvre avant la finition du sol:

- disposer d'un espace minimum 60 x 80 cm pour l'antenne, l'emplacement classique est "sous le paillasson",
- respecter la zone "sans tag" : ne pas prévoir de gondole ou présentoir ou miroir d'essayage à moins de 2 mètres, voir la zone de portée schématisée ci-contre,
- le générateur analyseur doit être placé à moins de 5 mètres de l'antenne, éventuellement au sous-sol.
- l'implantation nécessite deux déplacements de technicien ou une parfaite entente avec le maçon et le carreleur. Voir la fiche des dimensions des éléments à encastrer et le schéma vu en coupe.
- mise en service : lors de l'ouverture du magasin, lorsque l'installation électrique sera terminée, les appareils d'éclairage en place, tous les meubles installés, un technicien viendra finir l'installation et assurera la mise en service.

3) IMPORTANCE DES MARQUEURS

Parfois c'est le type de marqueur qui est l'élément déterminant. Par exemple pour un caviste il faut des badges à bouteilles, pour un opticien des badges à lunettes, pour un pharmacien des petites étiquettes, etc...

Les marqueurs RF : badges & étiquettes carrées souples

Les badges rigides RF sont très variés, adaptés aux produits à protéger.
Cela va des petits "coeurs" de 23 mm aux "balles de golf" de 63 mm, en passant par les colliers à bouteilles, les tags lunettes, les cadenas auto-alarmés (avec câbles de différentes longueurs jusqu'à 1,5 m), les tags résistants au lavage à coudre dans les ourlets , etc... voir la page tag-antivol.html

Pour certains produits, ou en complément des tags rigides, les étiquettes adhésives RF à usage unique apportent une sécurité discrète.
Il est possible d'utiliser avec nos antennes des étiquettes RF 8,2 MHz souples adhésives, dont le format varie de 30x30 mm à 50x70 mm. Ces étiquettes sont d'autant plus performantes qu'elles sont plus grandes, le format standard classique est 40 x 40 mm.

Attention : les étiquettes RF ne fonctionnent pas si elles sont collées sur du métal, par contre elles peuvent être raisonnablement courbées (bouteilles...).

Elles existent en blanc, ou imprimées avec un faux code-barres, avec votre logo, etc... Il est possible de les utiliser comme vraies étiquettes, d'y écrire vos propres données voire imprimer vos codes barres grâce des petites imprimantes spéciales.

Ces étiquettes RF à usage unique se désactivent lors de la vente du produit

Cette action est rendue automatique lors du passage en caisse grâce à un désactiveur DEAC RF
Plus de détails sur les badges et étiquettes sur la page http://www.urfid.fr/tag-antivol.html

Les marqueurs AM : pencils et petites étiquettes plastique

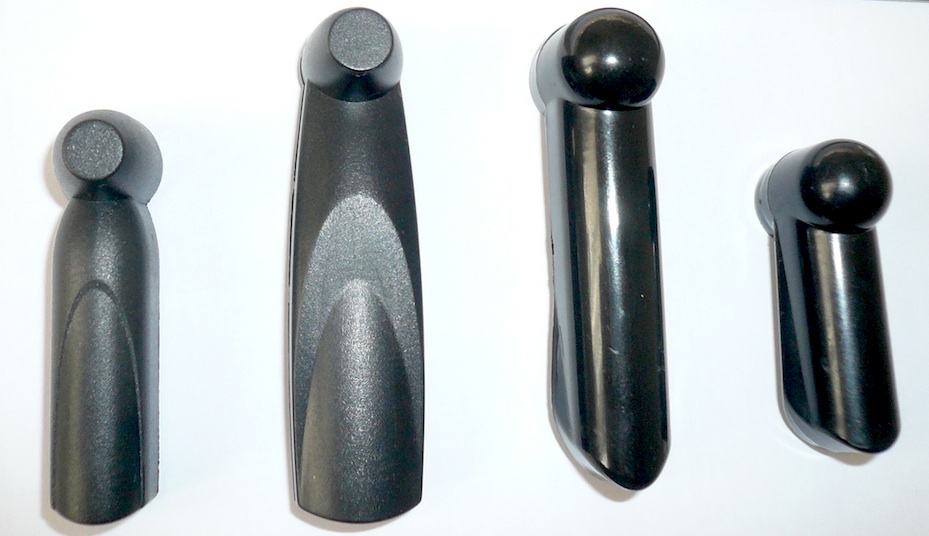

Les badges forme "PENCIL"

En AM 58 KHz les tags favoris sont les PENCILs (photo) qui existent en 4 tailles, des Mini aux Superpencils.
Les Minipencils ou les petits Coeurs (photo), s'utilisent de préférence avec clou lisse pour lingerie et tissus fins.
Les Flatpencils, Superpencils ont une très forte détection (portée monoantenne >120 cm et portiques > 2 mètres d'écartement)

Démontage des badges

Les légers Supertags type Sensormatic® se déverrouillent avec un découpleur à crochet.
Les badges à verrou magnétique se démontent à l'aide d'un découpleur magnétique, une puissance de 12000 gauss est indispensable pour démonter les verrous Superlock.

Les étiquettes adhésives AM "Dual Resonator"

DR 3+1, ces étiquettes à usage unique mesurent 45 x 11 x 2 mm.
Elles sont plastifiées, elles existent en blanc ou en couleur, avec ou sans faux code barres.
Elles fonctionnent même collées sur les métaux non ferreux (bombes de cosmétiques, emballages aluminisés).
Il existe des modèles pointus conçus pour percer les emballages cellophane.

Attention : elles ne supportent pas la courbure, et on ne peut pas les coller sur du fer.

Les modèles étanches peuvent être plongés directement dans le liquide (shampooing par exemple).
Ces étiquettes se désactivent lors du passage en caisse grâce au démagnétiseur DEAC AM
Voir : https://www.urfid.fr/tag-antivol.html#TAGS_AM
