Bibliothèque de prêt, médiathèque
Portique électromagnétique et filaments
réactivables
Les portiques antivol électromagnétiques DIALOC®
En EM nous distribuons et installons les excellents produits DIALOC®, ultime évolution de l'électromagnétique, parfaitement compatible avec les anciens systèmes KNOGO® ou 3M®, avec leurs filaments, et avec leurs appareils de désactivation (aussi dits "désensibilisateurs - resensibilisateurs").Design, performances, stabilité et silence
Design plexi massif transparent, ces appareils modernes et élégants s'adaptent automatiquement à leur environnement, les réglages sont très stables.
Silence : la plupart des antivols électromagnétiques émettent en permanence un sifflement audible, cette sonorité se révèle vite gênante si le portique est proche d'un poste de travail ; les antennes Dialoc, elles, sont parfaitement silencieuses, pas de sifflement, pas de ventilateur, faible consommation.
Plusieurs modèles d'antennes EM DIALOC®:
- Pentor: plexiglas transparent et protections acier, hauteur 1520 mm, modèle ancien, excellent pour la détection des filaments dans les cartables et les serviettes tenues en main.- Diamond EM: plexi transparent, colonne inox, hauteur 1900 mm, design luxueux, antennes 3 boucles pour détection "3D", compteur intégré, éclairages paramétrables,
Fiche technique : FT_Diamond-EM

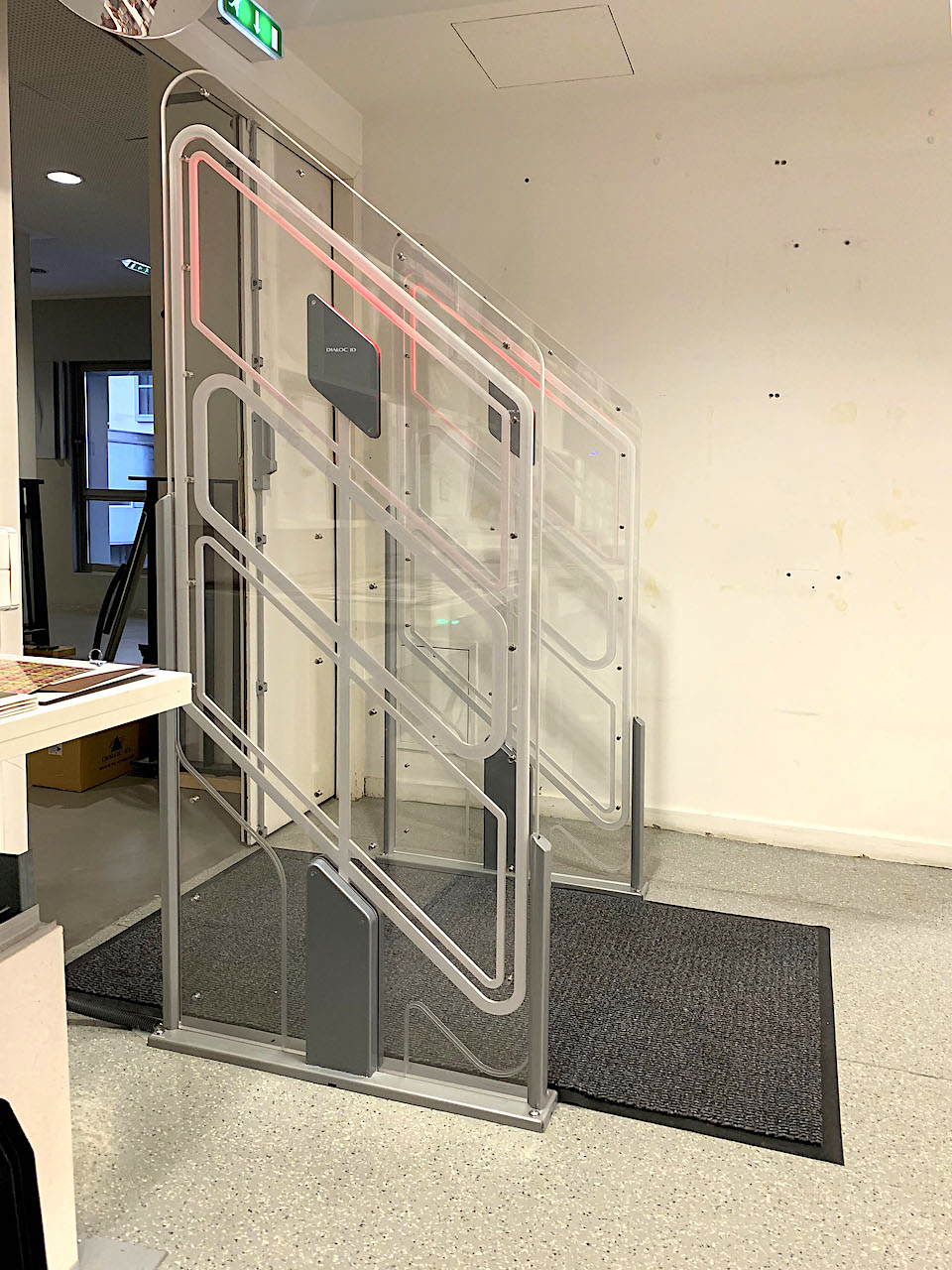

- Quartz EM: le parfait compromis, plexi transparent, hauteur 1750 mm, 3 boucles pour détection "3D", compteur bidirectionnel intégré, pied métallique thermolaqué avec pare-chocs avant et arrière, détection des filaments dans toutes les directions (notamment dans les sacs à dos...), un très bon rapport qualité/prix, une valeur sûre.
Fiche technique Dialoc en français : Dialoc FT QUARTZ
Les solutions EM DIALOC sont conçues pour des passages de 1 mètre de large maximum, soit une Unité de Passage réglementaire PMR (1 UP). Au delà d'un mètre d'écartement la puissance EM rayonnée nécessaire et la consommation augmentent, les émetteurs Dialoc ont un rayonnement électromagnétique volontairement limité.

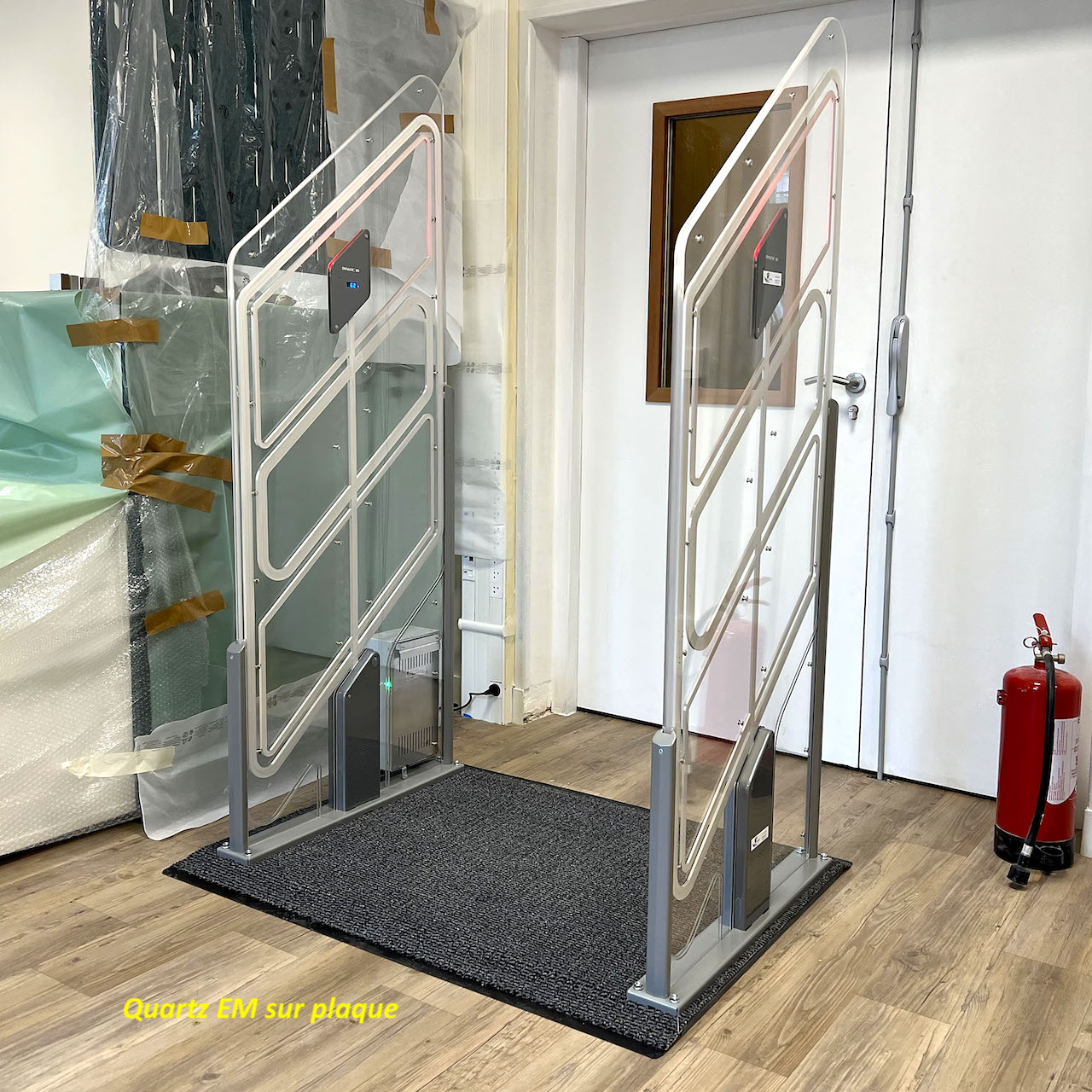

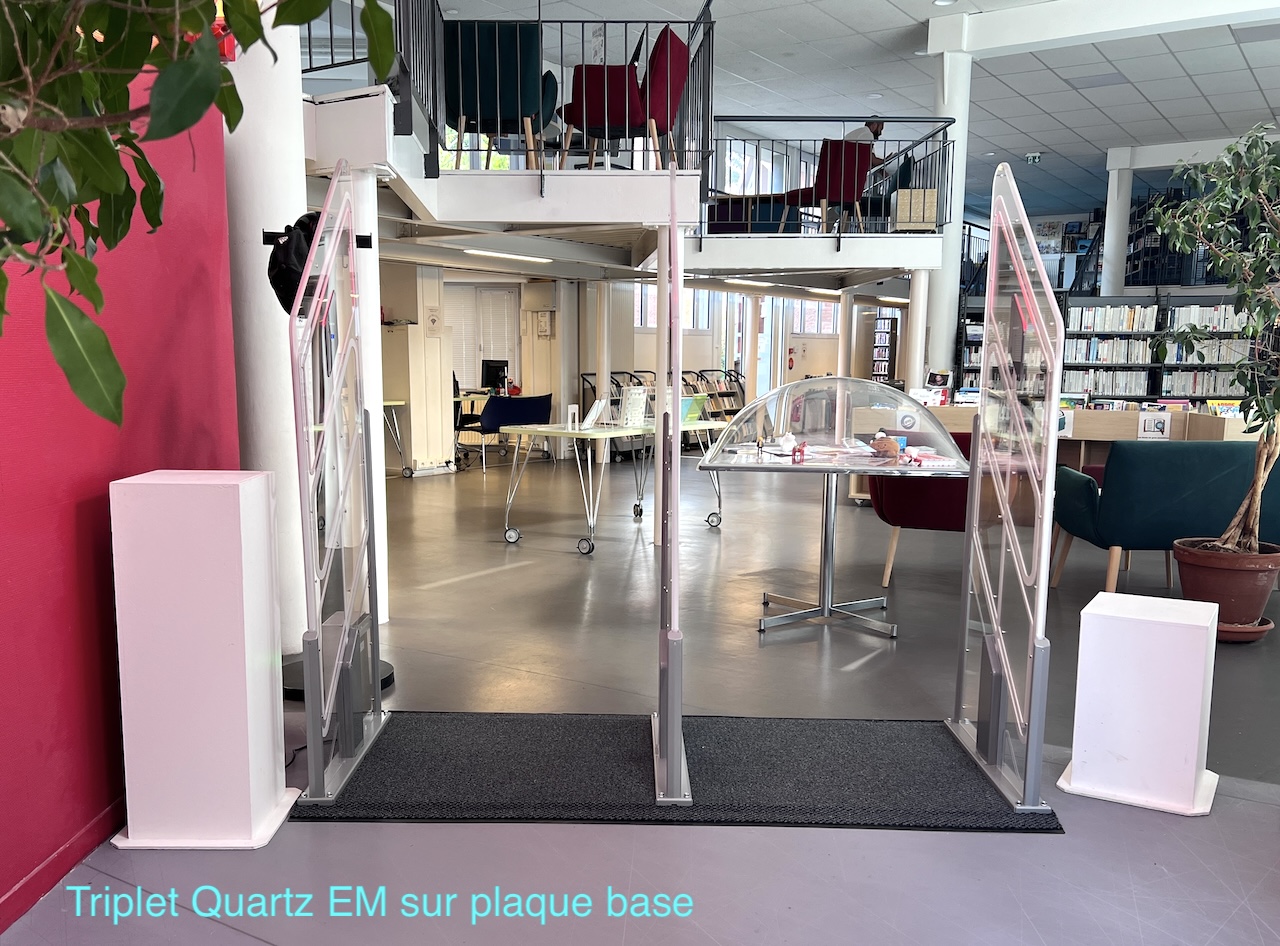

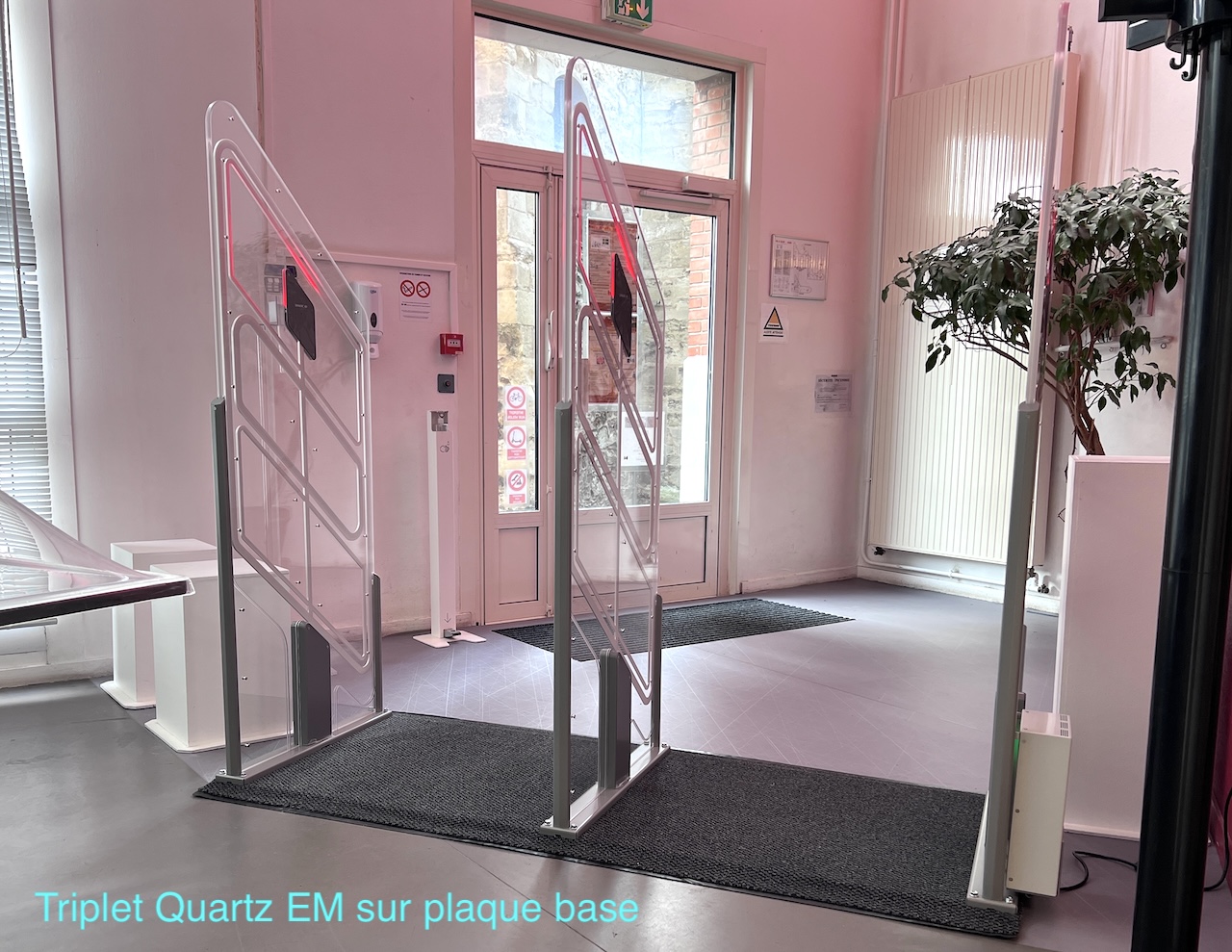

Installation sans perçage ou mobile : option Quartz EM sur plaque base
➽ En cas de sol classé ou fragile (chauffage au sol...), ou en cas de besoin de mobilité les antennes peuvent être montées sur une plaque de base.L'ensemble formé par la plaque base et les antennes constitue ainsi un appareil complet pesant 80 kg environ (120 kg pour un 3 antennes), ne nécessitant qu'une prise électrique standard.
Cet ensemble est simplement posé sur le sol et peut être déplacé.
L'installation est rapide et sans perçage, sans bruit et sans poussière.
La plaque de base biseautée mesure 12 mm d'épaisseur seulement, elle est recouverte d'un tapis d'accueil (au choix moquette bouclée ou caoutchouc noir genre sol d'ascenseur), le ressaut est bien inférieur aux 2 cm de la norme PMR.
Fiche technique
antennes 175 cm EM QUARTZFiche technique antennes 190 cm EM DIAMOND
Fiche technique antennes DIAMOND RFID

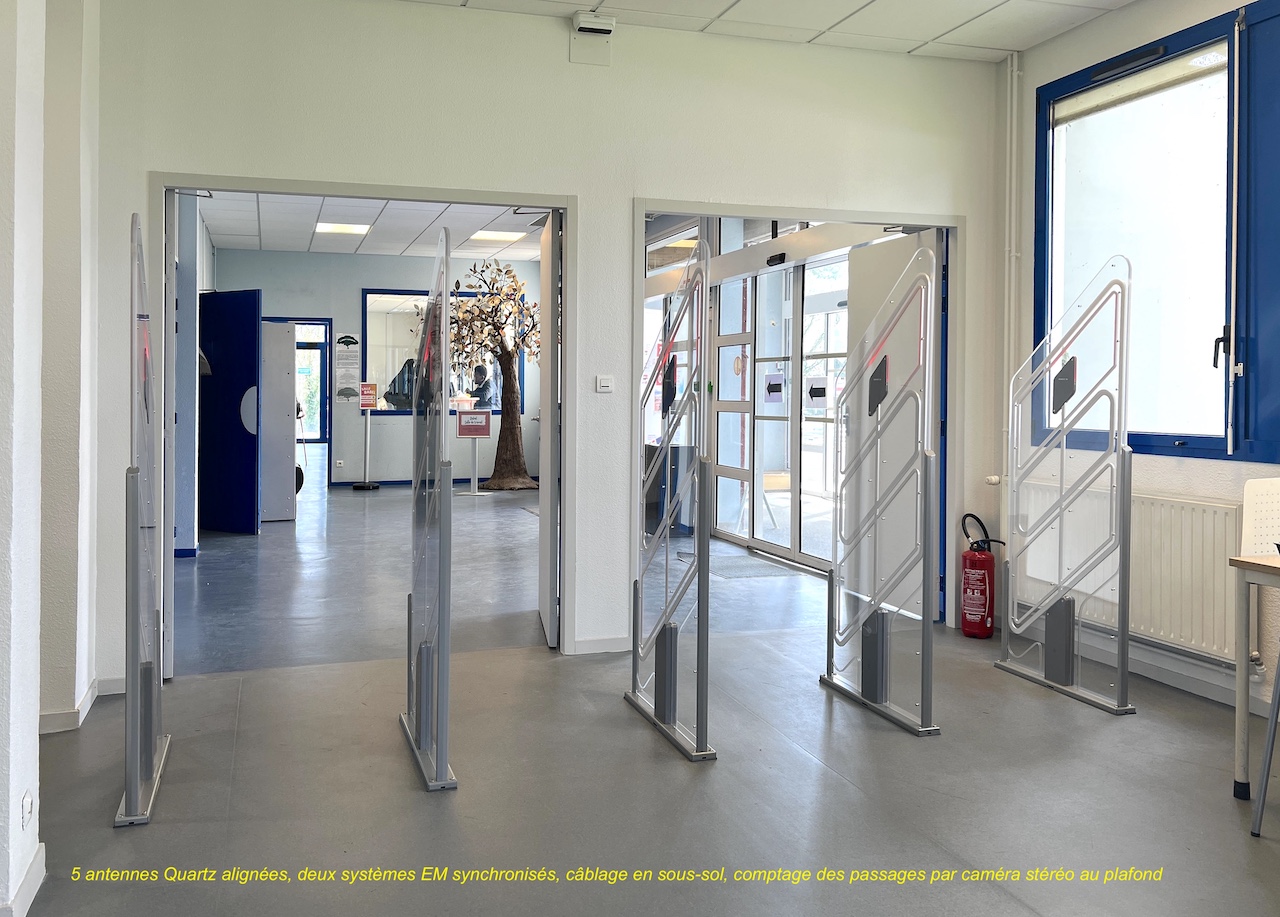

Pour passages supérieurs à 1 UP :
- Attention toutefois : le bruit et la puissance rayonnée (et consommée) sont importants, adaptés à la largeur à couvrir. Nous limitons l'écartement entre antennes en deçà des spécifications fabricant pour un bon taux de détection avec les filaments de 16 cm.
- Fiche technique : Certus140.html Certus140.pdf
- Fiche technique : Certus180.html
Certus180.pdf
-
La désactivation - réactivation EM
- Désactivateur simple
DEAC EM PASSIF plaque verre :
fonction uniquement désactivateur, parfaitement adapté pour le poste de prêt.Appareil totalement "passif", action instantanée, aucun branchement électrique ni pile, économique et écologique.
Dimensions 21 x 28 x 3,5 cm (25 mm seulement sans les pieds caoutchouc)
Peut être posé ou encastré. €
Télécharger le schéma d'encastrement du modèle "verre": Deac-EM-passif-encastrement
Modèle DEAC EM PASSIF 2022 INOX (sur demande):
La plaque de verre est remplacée par une plaque en acier inoxydable brossé de 210x280 mm et 1,5 mm d'épaisseur seulement (au lieu de 5 mm pour la vitre des anciens modèles), l'ensemble est ainsi moins épais, 22 mm au total sans les pieds caoutchouc.
Le schéma d'encastrement de ce modèle 2021 "inox" est également plus simple : faire un simple trou rectangulaire de 200*270 mm, la plaque inox dépassera le niveau de la table de 1,5 mm, ce qui est acceptable.
Inconvénient : l'inox brossé s'use à la longue et devient brillant aux endroits qui subissent le plus de frottements.
- Désactivateurs-réactivateurs électriques
automatiques
Modèle de table simple :
Mise en fonction automatique par détection infrarouge de l'ouvrage, mode d'emploi très intuitif, utilisation très facile, action très rapide, possibilité de traitement par lots, le plus vendu.Dimensions 28 x 24 x 12 cm, Poids 7,8 kg, non encastrable. €€
Modèles avec testeur intégré :
Le testeur (désactivable) émet en permanence un léger sifflement audible.
Dimensions 38 x 26 x 11, Poids 10 kg, non encastrable
Modèle haut DEAC EM également avec testeur intégré, modèle 2023, hauteur plus importante (12 cm), dimensions plus imposantes.
- Désactivateur-réactivateur EM automatique connecté Dialoc
Connectable au SIGB pour un fonctionnement asservi (effectue automatiquement l'action idoine selon que l'opération saisie dans le logiciel est un prêt ou un retour), silencieux, avec test d'activation/désactivation intégré et détection d'absence de filament.
Dimensions importantes 112 x 544 x 358 mm poids 12 kg. €€€€
Fiche technique Sapphire™ Staff Station EM Dialoc
AUTOMATE DE PRET/RETOUR EM
Self-service pour bibliothèque équipée en
électromagnétique
L'automatisation des bibliothèques est en
marche.
L'automate de prêt Sapphire de Dialoc réalise
toutes les opérations nécessaires : lecture de
la carte adhérent (RFID ou Barcode), lecture
du code-barres du livre, enregistrement du
prêt (ou du retour) et désactivation de
l'antivol sans aucune intervention du
personnel de la bibliothèque.
Ecran tactile et logiciel convivial français.
Télécharger la brochure pdf en français : Automate_de_pret_EM_libre-service.pdf
Filaments électromagnétiques
Filaments magnétiques désactivables réactivables
Ces marqueurs sont des fils à forte perméabilité magnétiques de 12 ou 16 cm de long, adhésifs, faciles à coller entre deux pages, au plus près de la reliure, ou à l'intérieur du dos du livre, le rendant quasiment inarrachable.Toujours placer le plus grand modèle possible, il est possible d'en mettre deux dans les livres importants.
Lors du prêt du livre le filament est désactivé par contact avec un désactivateur (dit désensibiliseur), et lors du retour du livre le filament est réactivé, opération qui ne prend que quelques secondes (voir ci-dessous)

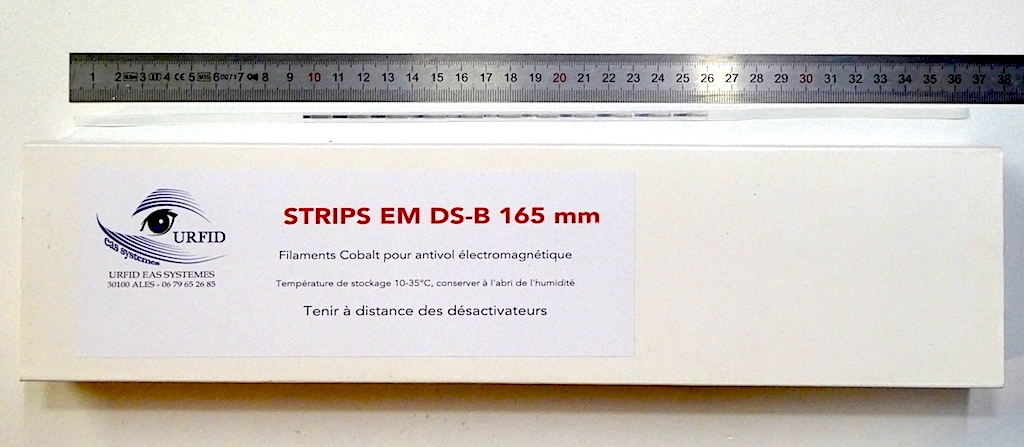

Modèle de filament EM recommandé :
Nous tenons en stock le modèle 165 mm HQ, adhésif
double face, avec double protection plastique 35
cm qui sert de guide de collage.
Parfaitement compatible avec les Tattle Tape® de
3M™
, recommandé pour livres et boîtiers de DVD (voir
ci-dessous), vendu en boîte de 1000.
Autres modèles sur commande :
- filaments 12 cm, moins détectables, à réserver
aux très petits livres.
- protections CD/DVD, grandes plaques adhésives
circulaires, à coller avec précision pour ne pas
déséquilibrer le disque. Onéreux et pose parfois
problème avec les lecteurs de type "mange-disque".
Protection antivol
complémentaire pour les CD ET DVD
Les antivols adhésifs pour CD/DVD sont assez
difficiles à mettre en place et ils sont peu
détectables car ils ne comportent qu'un ou deux
fils courts parallèles ou perpendiculaires.
Une idée : verrouiller les CD et DVD dans leur boîtier
Un verrou central évite le vol de la galette
seule. Le déverrouillage du petit clip rouge est
magnétique, il faut un "plot" pour enlever le clip
de blocage central.
Il existe aussi des boîtiers à verrouillage
magnétique empêchant totalement l'ouverture. Ce
type de boîtier antivol est légèrement plus épais
que les boîtiers originels (14 mm), il accepte la
jaquette d'origine.
Ces boîtiers seront équipés de grands filaments 16
cm, bien plus efficaces que les petits fils des
adhésifs ronds spéciaux CD DVD. Il est bien sûr
possible de coller dans ces boîtiers sécurisés des
étiquettes radiofréquence 8,2 ou 10 MHz, voir
ci-dessous antivol
radiofréquence bibliothèque.
Pour les boitiers de type
Amaray, qui comportent d'origine une fente
antivol, une simple barrette rouge suffit à
bloquer le DVD dans son boîtier.
Cette barrette ne se retire que grâce au
déverrouilleur ad'hoc que l'on trouve chez Fabelis
(http://www.biblio-fabelis.com/produit/boitiers-antivol-dvd-verrouillage-amaray/
http://www.biblio-fabelis.com/produit/barrette-redtag-red-tag-locking-security-dvd-cases/).
SYSTEMES ANTIVOL RF pour bibliothèque, CDI
LA RADIOFREQUENCE en bibliothèque combine
économie et performances, avec possibilité de
larges passages
Les ANTENNES RF
Ce sont les classiques RF33 ou RF47, peu onéreuses, en plexiglas massif, avec rétroéclairage facultatif. La fréquence peut être 8,2, ou 9,5 ou 10 MHz.Les MARQUEURS RF sont des étiquettes carrées
souples, très plates, très adhésives (colle neutre n'altérant pas le papier), blanches ou avec code-barres, de format 4x4, 5x5 voire 5x7 cm. Leur fréquence de résonance dépend du portique. La RF est recommandée :
- pour les bibliothèques dont les livres ne sont jamais prêtés,
Les bibliothèques de "consultation seulement" constituent le cas simple où rien ne doit sortir. Un portique RF assurera une parfaite protection et permettra des passages plus larges que l'électromagnétique avec des antennes plus fines et un budget très réduit. - les bibliothèques qui prêtent les
ouvrages, il faudra :
- soit organiser le contournement,
système le plus agréable à l'usage pour le
personnel,- soit envisager la neutralisation temporaire des étiquettes par masquage lors des prêts.
BIBLIOTHEQUE DE PRET - ANTIVOL RF avec
CONTOURNEMENT ou By-Pass :
le plus simple,
le plus économique,
le plus ergonomique

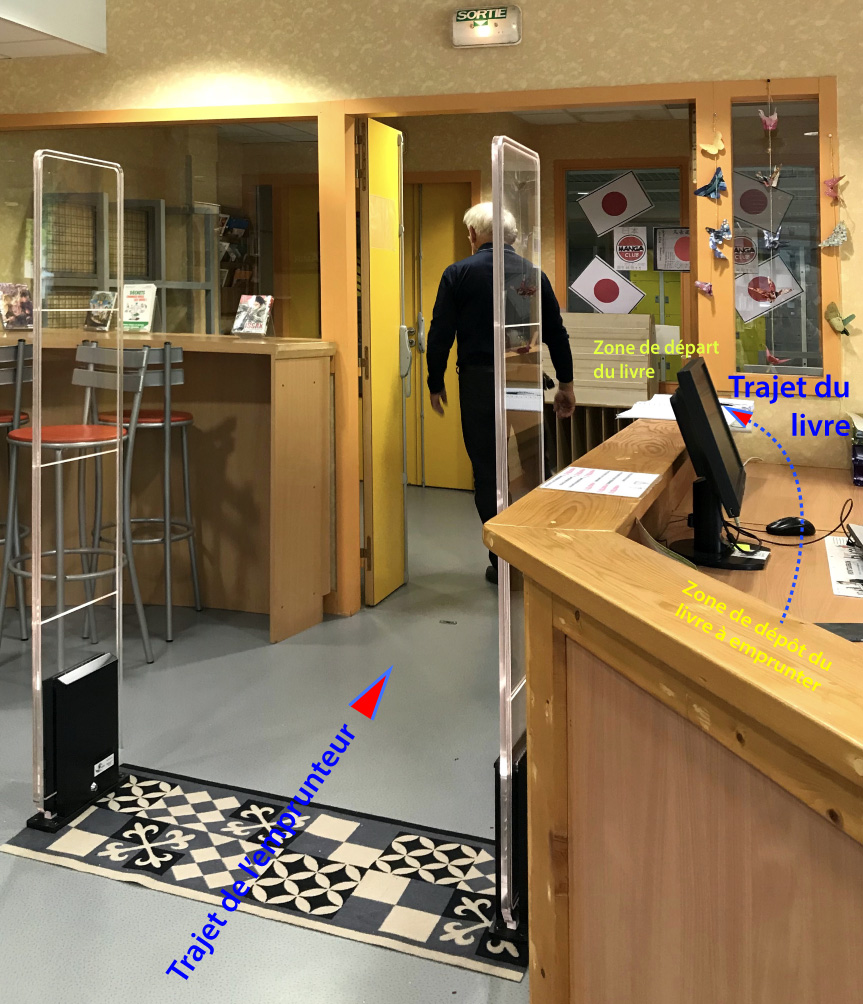

Le contournement est idéal pour le personnel de la banque de prêt :
Cette organisation de la circulation des livres et des personnes ne nécessite aucune action de désactivation ou autre manipulation sur les ouvrages, travail minimal, budget minimal, passages larges réglementaires PMR, aucun prix de revient.L'étiquette antivol peut être placée n'importe où dans le livre, sous une couverture, dans le dos, etc... puisqu'il n'y aura jamais besoin d'y accéder pour la neutraliser.
Le portique est un radiofréquence classique, jusqu'à 180 cm de passage (3UP)
L'emprunteur dépose le livre sur la banque de
prêt, puis il passe seul par le portique
(portique classique RF33),
le livre passe par la banque, dans les mains
du bibliothécaire, hors de portée du système
antivol, et il est remis à l'emprunteur après
son passage dans le portique et enregistrement
de l'emprunt.
La largeur de passage standard est de 140 cm
(2UP) et peut aller jusqu'à 180 cm (voir schéma).
Encore plus simple : la monoantenne RF
Une monoantenne RF suffit à protéger un poste
de prêt, voir le schéma ci-contre, car une
monoantenne détecte de part et d'autre jusqu'à
90 cm de distance.
Budget serré, encombrement minimal, traitement
rapide des emprunts, le contournement est la
solution idéale pour un CDI de collège ou de
lycée.
Attention, il faut être prévoyant :
L'ensemble poste de travail + portique
antivol doit être installé assez proche de la
sortie.
Il faut concevoir le poste de prêt et la
circulation des adhérents en conséquence, voir
les schémas ci-dessus.
N'hésitez pas à nous contacter dès le début du
projet, dès la conception de votre espace
bibliothèque.

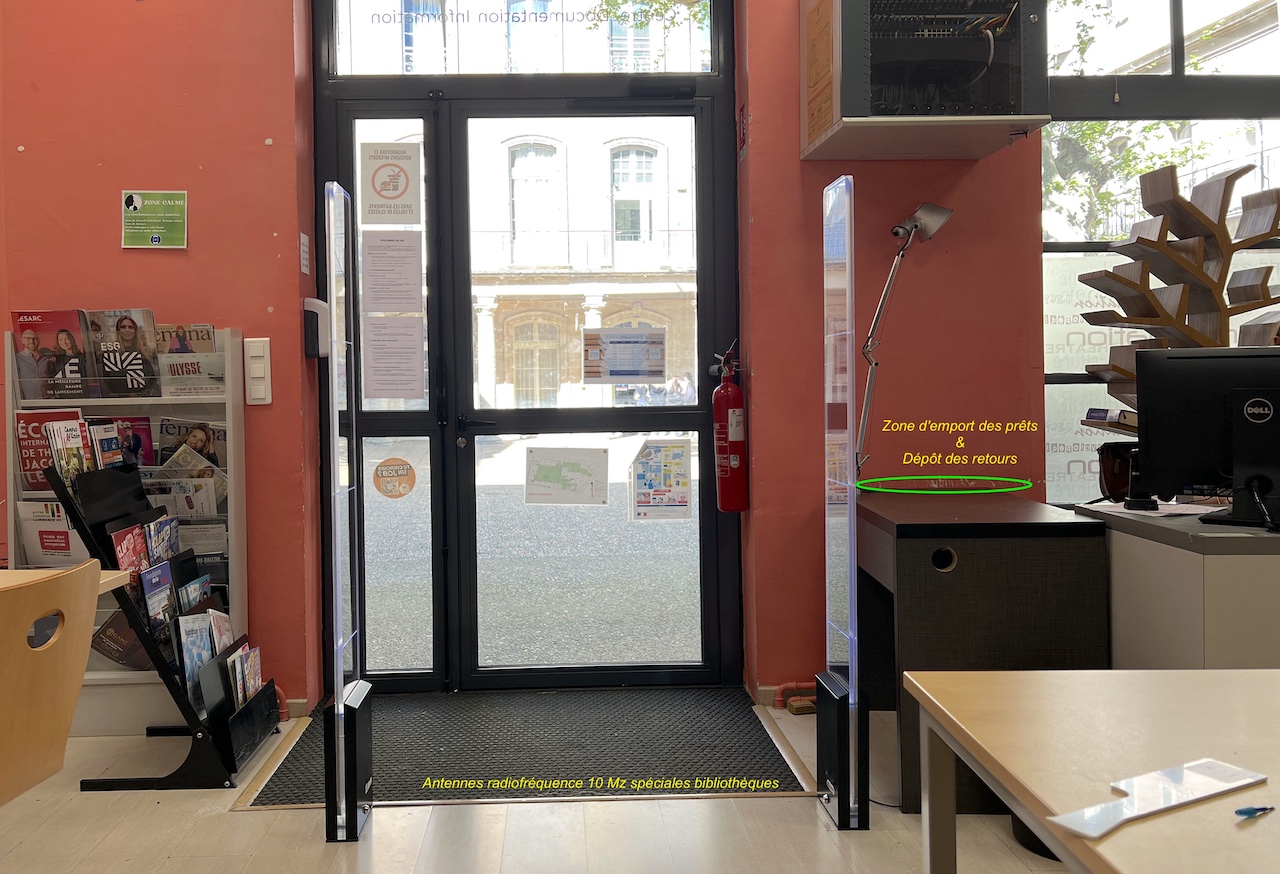

Détail technique : fréquences spéciales 9,5 à 10 MHz
En bibliothèque avec contournement les
étiquettes RF sont de préférence spéciales.
Si les livres contiennent une étiquette
ordinaire 8,2 MHz type grande distribution non
masquée, ils feront sonner les antivols des
magasins et supermarchés de la ville...
Pour éviter cet inconvénient nous installons
dans les bibliothèques travaillant par
contournement (by pass) des portiques accordés
entre 9,2 et 10 MHz : les étiquettes centrées
sur ces fréquences sont spécifiques aux
bibliothèques, elles ne font pas sonner les
portiques des magasins.
BIBLIOTHEQUE DE PRET - RF avec MASQUAGE
Si le CDI est déjà créé et non modifiable, avec le portique prévu en sortie et la banque trop loin, il faut désactiver les étiquettes antivol lors des prêts.
Deux solutions pour la "désactivation réversible" des étiquettes RF :
Option 1 - pochette + carte aluminisée de masquage :
une
étiquette antivol RF classique est collée dans
le livre, à un endroit facile à trouver, en
général en 3ème de couverture, puis une
pochette transparente (de dimensions
supérieures) est collée par dessus cette
étiquette antivol, assurant une protection
supplémentaire pour l'étiquette antivol.
Grâce à une petite carte aluminisée spéciale
que l'on glisse dans la pochette lorsque le
livre est prêté, l'étiquette antivol RF sera
temporairement neutralisée (désaccordée par le
métal) et elle ne fera pas sonner le portique.
Lors de la restitution du livre, il suffit de
retirer la carte aluminisée pour remettre la
protection antivol en service.
La petite fiche aluminisée de masquage peut
resservir indéfiniment.
Option 2 - timbre d'annulation temporaire :
pas de pochette, mais une étiquette de
neutralisation spéciale métallisée adhésive
repositionnable (réutilisable 3 fois environ)
simplement collée directement sur l'étiquette
antivol.
L'étiquette antivol sera de préférence un
modèle plastique, ou bien elle sera protégée
par une sur-étiquette plastique.
L'étiquette neutralisante (TAB de 3M™) doit
être récupérée lors de la
restitution
du livre et rangée sur un papier siliconé.
Grâce à son adhésif repositionnable elle peut
resservir plusieurs fois.
Avantages des systèmes RF avec masquage :
pas de désactivateur, pas de risque pour les supports magnétiques, un simple système antivol RF, des antennes classiques élégantes, peu encombrantes, peu onéreuses et efficaces (largeur de passage théorique jusqu'à 180 cm soit 3 UP), un budget limité (trois fois moins cher que l'électromagnétique), au final une bonne solution pour les bibliothèques jusqu'à 10 000 volumes et 30-50 prêts par jour.
Barkhausen, démagnétisation, activation, un peu de théorie
Le bruit de Barkhausen est connu depuis 1919 :
Lorsqu'un matériau magnétisable est soumis à
un champ magnétique, il se magnétise... Mais
ce processus n'est pas instantané, il se fait
progressivement, par paliers. Ces
discontinuités créent un "bruit" qui sera
analysé par les antennes.
Les antennes émettent un champ magnétique
alternatif de l'ordre de 200 Hertz, si un
matériau magnétisable passe dans le champ, il
va se magnétiser 200 fois par seconde dans un
sens, et 200 fois par secondes dans l'autre
sens. Les récepteurs des antennes vont
"entendre" le "bruit" dû à la magnétisation
par petits sauts du matériau spécial et donner
l'alarme.
Le système doit être réglé pour reconnaitre le
signal particulier des filaments, et ne pas
réagir en présence d'acier à faible
perméabilité magnétique (clés, canette
métallique, blindages des ordinateurs...),
cette discrimination est affaire de compromis,
il n'est pas possible de garantir une absence
totale de déclenchements intempestifs.
Désactivation : pour désactiver on magnétise !
Pour que le matériau spécial des filaments
puisse réagir aux magnétisations alternatives
il ne faut pas qu'il soit déjà magnétisé, afin
que rien ne le gêne. Et c'est là tout le truc
de la "désactivation".
Un filament EM "désactivable" se compose d'un
fil spécial à forte perméabilité magnétique
fait de permalloy (Ni-Fe) ou d'un alliage de
fer-cobalt sur lequel sont collés
régulièrement des petits tronçons de matériau
magnétisables de façon permanente.
Le désactiveur électrique est un
électro-aimant alimenté en courant redressé,
notez qu'un grand aimant permanent suffit pour
magnétiser ces petits éléments, le
"désactiveur passif" est basé sur ce principe.
Ces petits tronçons sont très proches du fil
spécial, puisqu'ils sont carrément collés
dessus, donc s'ils sont aimantés, même très
peu, le fil spécial sera saturé de magnétisme
et il sera sourd au faible champ magnétique
alternatif émis par les antennes, il est
"désactivé" on peut dire aussi
"désensibilisé".
Pour réactiver :
Il faut démagnétiser tous les petits
tronçons.
Cela est obtenu en les soumettant à un fort
champ magnétique alternatif décroissant, grâce
à un appareil électrique ad'hoc.
Les réactiveurs simples produisent un champ magnétique alternatif constant, et la décroissance est obtenue manuellement, tout simplement en éloignant le livre.
Les réactiveurs élaborés génèrent un champ
magnétique alternatif décroissant.
Risque médical des ondes électromagnétiques
Dans les années 80-90 une polémique aux USA
soupçonnait les portiques de perturber les
pacemakers.
A l'époque on déclenchait les pacemakers à
travers la peau avec un gros aimant (champ
magnétique fixe), et les antivols rayonnaient
beaucoup plus d'ondes que les appareils
d'aujourd'hui. Toutefois des millions de
porteurs de pacemakers sont passés dans les
portiques, rien n'a pu être démontré.
Aujourd'hui les médecins communiquent toujours
avec les pacemakers à travers la peau, mais le
signal de paramétrage informatisé est
complexe, sécurisé, ce n'est pas un simple
champ magnétique, ce risque est inexistant.
Les portiques électromagnétiques émettent des
ondes de très basse fréquence (220 à 333 Hz
selon le fabricant), aucun risque pour la
santé n'a jamais été démontré avec les basses
fréquences.
Bibliographie :
Systèmes antivol pour librairie bibliothèque médiathèque CDI
- Bibliothèque de prêt
- Librairie vente - presse
- Filaments EM
- Désactivation EM
- Automate de prêt EM
- Système alternatif RF
- RF et contournement
- Un peu de théorie
- SOLUTIONS
RFID
- La RFID UHF
- << RETOUR ACCUEIL
Images d'installations
Triplet EM 2 passages fixé
Triplet EM câblage en sous-sol
Quartz EM sur plaque base sans aucune fixation au sol
Barrière
4 antennes 3UP
Quartz 2 passages opposés
Triplet EM 2x1UP en BU
3 antennes = 2 passages,
1 compteur par passage
Quartz EM BU e = 110 cm
Triplet Quartz EM 2x1UP
Portique Quartz EM lycée
Couloir entrée BU, 2x1UP
Quartz
EM entrée CDI lycée
Rare : EM sans
désactivation, travail par contournement
-
DIAMOND EM, 190 cm
Diamond
EM 3 boucles
-
Système
RF pour CDI, placé en sortie, désactivation
par sur-étiquettes TAB
-
DIALOC Pentor dans couloir (les antennes détectent à 45 cm à l'extérieur du portique)
- Pentor 3030 sortie auxiliaire, avec compteur de passages bidirectionnel autonome
Pentor
3030 - 4 passages
1UP devant
une porte large, le deuxième vantail est
sortie de secours uniquement
Certus 1UP
et son compteur bidirectionnel indépendant
sur poteaux plexi
CERTUS 180
écartement >2UP
Conditions de
garantie
Conditions de
garantie
REGLEMENT GENERAL SUR LA PROTECTION DES DONNEES
Webmaster responsable éditorial :
Recensement des données :
Information des personnes :
Nous ne conservons que les données que nous avons l'obligation d'archiver (factures, sauvegarde temporaire des devis).
Les données sont stockées exclusivement dans l'informatique de l'entreprise ; destinées à un usage interne elles ne sont jamais communiquées à des tiers.
Droit d'accès :
Propriété intellectuelle :
Toute reproduction, distribution, modification, adaptation, retransmission ou publication, même partielle, de ces différents éléments est strictement interdite sans l’accord exprès par écrit de la SAS URFID. Cette représentation ou reproduction constituerait une contrefaçon sanctionnée par les articles L.3335-2 et suivants du Code de la propriété intellectuelle, contrefaçon pouvant engager la responsabilité civile et pénale du contrefacteur.
Liens externes vers https://www.urfid.fr :
Tout contenu téléchargé se fait aux risques et périls de l’utilisateur et sous sa seule responsabilité.
Les photos sont soumises au copyright. Les images ne sont pas contractuelles, le fabricant se réservant le droit de modifier ses produits toujours à la recherche de meilleures performances.
Les sites internet de URFID EAS SYSTEMES et MECADIMAG peuvent offrir des liens vers d’autres sites internet ou d’autres ressources disponibles sur Internet, sans garantie de la disponibilité de tels sites et sources externes.
La langue de référence, pour le règlement de contentieux éventuels, est le français.
© URFID EAS SYSTEMES All rights reserved. |
